171,90 €*
Bitte melden Sie sich an, um Ihre Konditionen zu erhalten.
Sofort verfügbar, Lieferzeit:
Anmelden für adressiertes Angebot Die eingegebene Stückzahl wird bei der Erstellung des Angebots berücksichtigt.

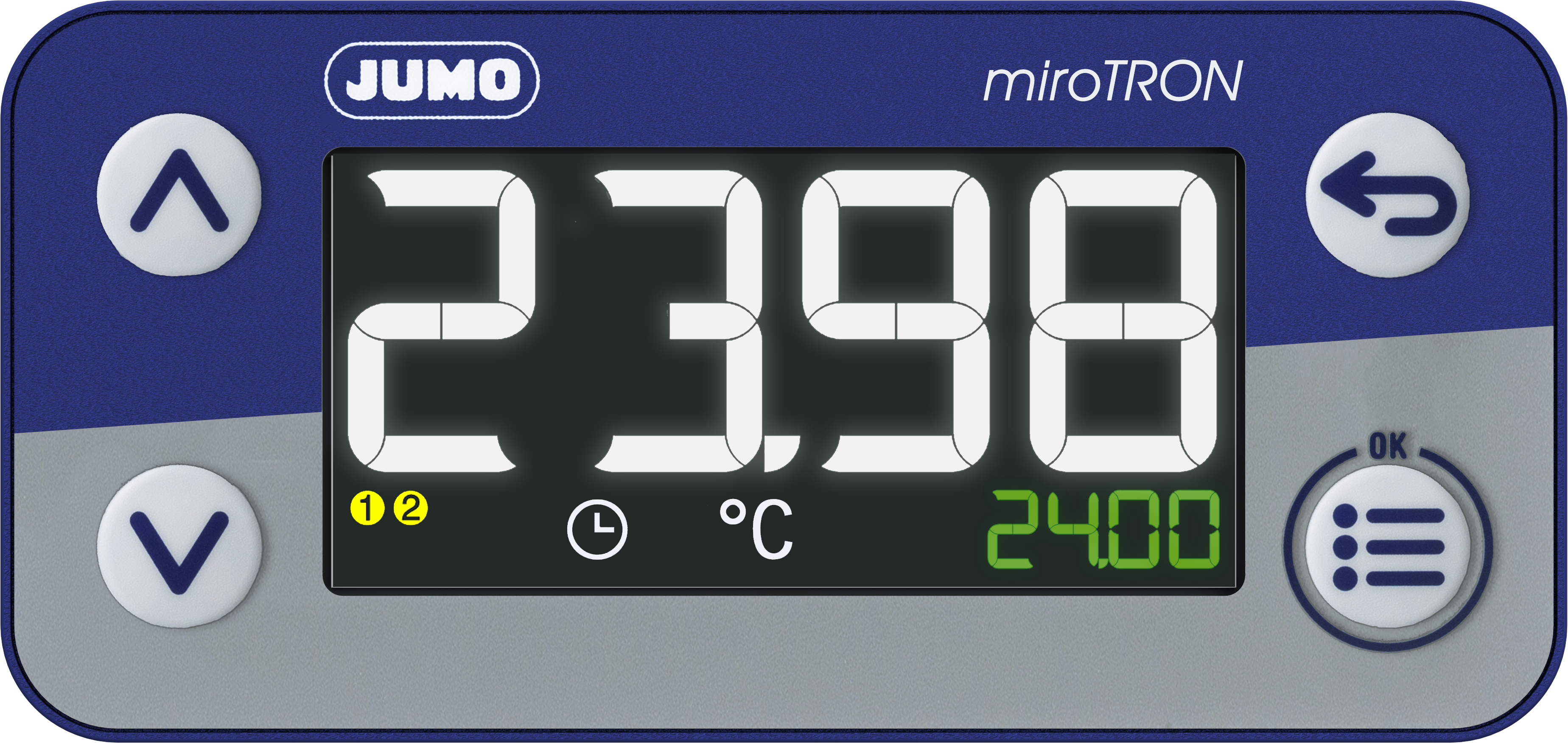

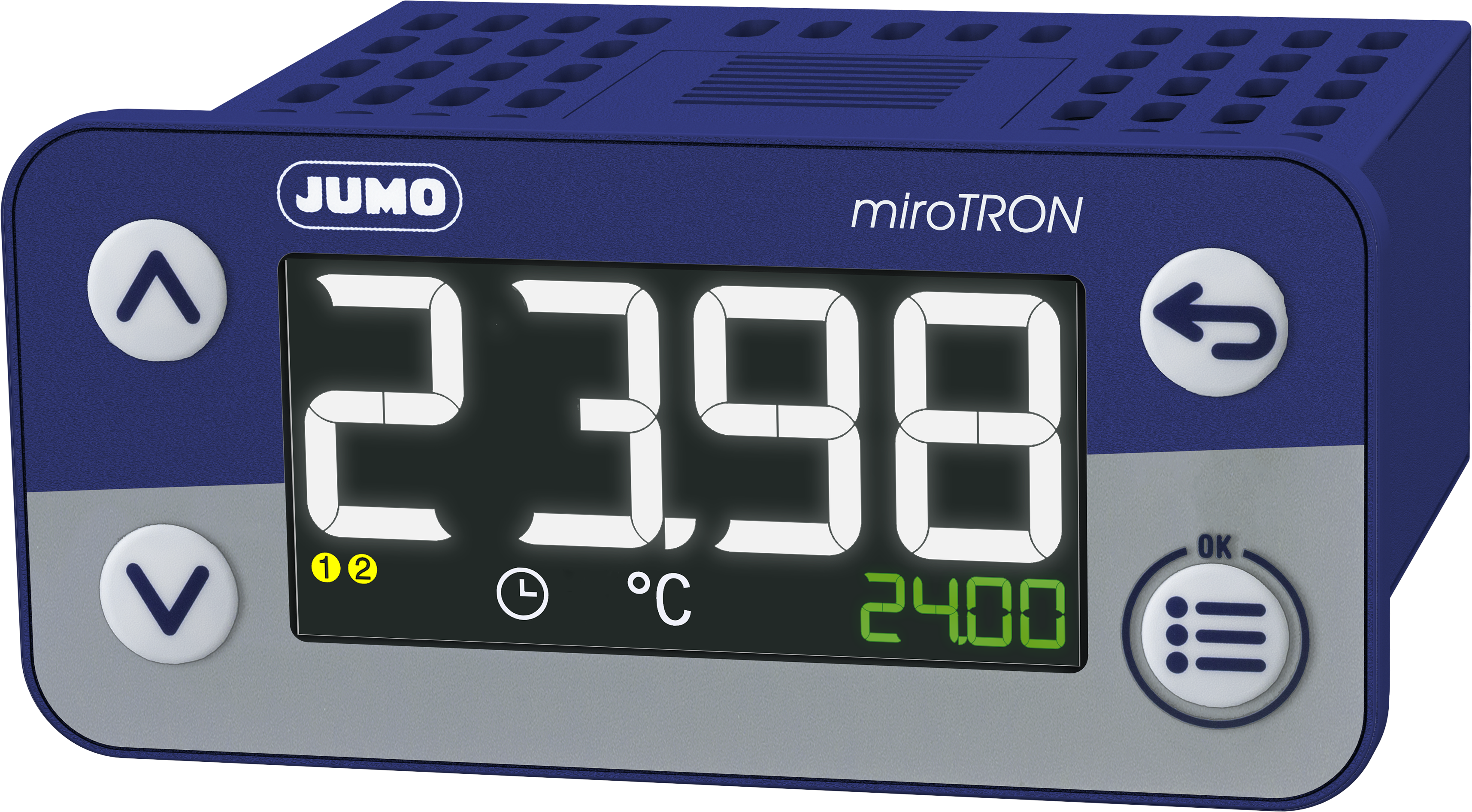

Produktinformationen "JUMO miroTRON mit 2 Relais, 76 x 36 x 62 mm "
JUMO miro TRON – elektronischer Thermostat mit PID-Zweipunkt-Regler-Option
Typ: 701080/0-01-23-02/000
- Eingang: 1 Widerstandsthermometer Pt100, Pt1000 in Zweileiterschaltung, 1 Digitaleingang
- Ausgang: 1 Relais (Wechsler AC 250 V, 10 A) und 1 Relais (Schließer AC 250 V, 5 A), ohmsche Last
- Spannungsversorgung: AC 230 V+10/-15%, 48 bis 63 Hz
- mit 2 Relais
- Ausführung: Standardausführung
- Typenzusatz: ohne
Der elektronische Thermostat findet Einsatz als Heiz- oder Kühlthermostat, kann aber optional mit einer PID- Zweipunkt-Regler-Option erweitert werden.
Das Gerät bietet eine benutzerfreundliche Bedienung, die durch klare Strukturierung und unterstützende Texte in den Landessprachen Deutsch, Englisch, Französisch und Spanisch gekennzeichnet ist. Prozesswerte, Texte und Parameter werden auf zwei 18-Segment-LCD-Anzeigen angezeigt. Zusätzliche Anzeigeelemente informieren über die Schaltstellungen der Ausgänge, den Status des Timers und die verwendete Temperatureinheit. Printklemmen mit Push-in-Technologie ermöglichen eine schnelle elektrische Installation. Die Bedienung, Parametrierung und Konfiguration erfolgt über eine Folientastatur mit vier Tasten.
PID-Zweipunktregler (optional)
Bei Auswahl der PID-Zweipunkt-Regler-Option sind verschiedene Regler- Strukturen verfügbar, einschließlich P, I, PH, PI und PID, die auch eine Selbstoptimierung ermöglichen. Zusätzlich bietet das Setup-Programm eine Start-Up-Funktion, sowie eine Darstellung der Online-Parameter.
Eingänge und Ausgänge
Bei der Bestellung kann der gewünschte analoge Eingang ausgewählt werden:
- Widerstandsthermometer
- Thermoelement
- Strom (4 bis 20 mA)
- Spannung (0 bis 10 V)
Zusätzlich ist ein Digitaleingang zum Anschluss eines potentialfreien Kontakts vorhanden (nicht bei Widerstandthermometer in Dreileiterschaltung).
Als Ausgänge sind, je nach Gerätetyp, folgende Kombinationen lieferbar: 2 Relais (1 Wechsler, 1 Schließer), oder 1 Relais (Schließer) und 1 Digitalausgang DC 0/14 V, oder 4 Relais (Schließer).
USB-Device Schnittstelle
Das Geräte verfügt über eine Micro-B-Buchse, die für den Anschluss an einem PC zur Konfiguration mit dem Setup-Programm vorgesehen ist. Während der Konfiguration über die USB-Schnittstelle ist keine separate Spannungsversorgung erforderlich (USB-powered).
Elektrischer Anschluss
Der elektrische Anschluss erfolgt zeitsparend mit Federzugklemmen (Push-In-Technologie)
Selbstoptimierung
Durch die Selbstoptimierung (Schwingungsmethode) ist es selbst Anwendern ohne regelungstechnische Kenntnisse möglich, den Regler an die Regelstrecke anzupassen. Hierbei werden die Reaktionen der Regelstrecke auf Änderungen der Stellgröße analysiert und bestimmte Regler-Parameter berechnet.
Grenzwertüberwachungen
Das Gerät verfügt über drei Grenzwertüberwachungen, die jeweils acht konfigurierbare Alarmfunktionen bieten. Als zu überwachender Wert wird ein beliebiges Analogsignal aus einem Selektor ausgewählt. Die Grenzwerte können entweder als absoluter Wert oder als ein anderes Analogsignal festgelegt werden. Zusätzliche Funktionen:
- Ein-/Ausschaltverzögerung
- Wischerfunktion
- Alarmunterdrückung während der Einschaltphase oder bei Parameteränderung
- Alarmverriegelung
- Selbsthaltung mit Quittierung
sind verfügbar. Mit der Grenzwertüberwachung können umfassende Alarm- und Grenzwertfunktionen realisiert werden.
Timer
Nach Aktivierung des Timers wird für die voreingestellte Laufzeit ein Signal ausgegeben, das invertierbar ist. Der Timer kann auch gestartet werden, nachdem eine Vorlaufzeit verstrichen ist oder eine Toleranzgrenze erreicht wurde. Nach Ablauf des Timers kann ein Endsignal generiert ausgegeben werden, dass entweder zeitlich begrenzt ist oder durch Quittierung deaktiviert werden kann. Der Timer ermöglicht beispielsweise die Realisierung einer zeitgesteuerten Sollwertumschaltung.
Servicezähler
Der Servicezähler kann entweder die Anzahl der Schaltungen eines Binärsignals zählen oder dessen Einschaltdauer messen. Sobald der einstellbare Grenzwert erreicht ist, wird ein Binärsignal aktiviert, dass quittiert werden muss. Zusätzlich ist ein Betriebsstundenzähler verfügbar, der die Betriebszeit des Geräts erfasst.
Setup-Programm
Das optional erhältliche Setup-Programm ermöglicht dem Anwender eine einfache und komfortable Konfiguration des Geräts über einen PC. Mit diesem Programm können Daten erstellt, bearbeitet, in das Gerät übertragen und von dort ausgelesen werden. Zusätzlich bietet es eine Aufzeichnungsfunktion für die Inbetriebnahme (Start-Up).
Kundenspezifische Linearisierung
Durch eine individuelle Linearisierung nach Kundenwunsch ist es möglich, auch Sensorsignale mit speziellen Kennlinien zu verwenden. Die Programmierung erfolgt im Setup-Programm entweder durch deine Wertetabelle mit bis zu 40 Wertepaaren oder durch eine Formel (Polynom 4. Ordnung)
Maße
Breite | 7,8 cm |
---|---|
Höhe | 4,3 cm |
Länge | 10,7 cm |
Gewicht
Gewicht | 200 g |
---|
Weitere Eigenschaften
Ausgang | 1 Relais (Wechsler AC 250 V, 10A) und 1 Relais (Schließer AC 250 V, 5A), ohmsche Last |
---|---|
Eingang | 1 Widerstandsthermometer Pt100, Pt1000 in Zweileiterschaltung, 1 Digitaleingang |
Spannungsversorgung | AC 230 V, +10/-15 %, 48 bis 63 Hz |
Ursprungsland | DE |
Zolltarifnummer | 90321020 |
Downloads:
Analogeingang
Thermoelemente
Bezeichnung |
Typ |
Norm |
ITS |
Messbereich |
Genauigkeita |
Fe-CuNi |
„L“ |
DIN 43710 (1985-12) |
IPTS-68 |
-200 bis +900 C |
£ 0,4 % |
Fe-CuNi |
„J“ |
DIN EN 60584-1:2013 IEC 60584-1:2013 |
ITS-90 |
-210 bis +1200 °C |
£ 0,4 % ab -100 °C |
NiCr-Ni |
„K“ |
DIN EN 60584-1:2013 IEC 60584-1:2013 |
ITS-90 |
-270 bis +1300 °C |
£ 0,4 % ab -80 °C |
a Die Genauigkeit bezieht sich auf den Messbereich.
Umgebungstemperatureinfluss |
£ 300 ppm/K |
Vergleichsstelle |
intern oder extern (konstant) |
Vergleichsstellentemperatur |
0 °C (fest eingestellt) |
Eingangsfilter |
digitales Filter 2. Ordnung; Filterkonstante einstellbar von 0 bis 100,0 s |
Widerstandsthermometer
Bezeichnung |
Norm |
ITS |
Anschlussart |
Messbereich |
Genauigkeita |
Messstrom |
Pt100 |
DIN EN 60751:2008 IEC 60751:2008 |
ITS-90 |
2-/3-Leiter |
-200 bis +600 °C |
£ 0,25 % |
500 mA |
Pt1000 |
DIN EN 60751:2009 IEC 60751:2008 |
ITS-90 |
2-/3-Leiter |
-200 bis +600 °C |
£ 0,25 % |
100 mA |
Kundenspezifisch |
|
|
|
150 bis 3000 W |
£ 0,25 % |
< 500 mA |
a Die Genauigkeit bezieht sich auf den Messbereich.
Umgebungstemperatureinfluss |
£ 300 ppm/K |
Sensorleitungswiderstand |
max. 30 W je Leitung |
Eingangsfilter |
digitales Filter 2. Ordnung; Filterkonstante einstellbar von 0 bis 100,0 s |
Spannung, Strom (Einheitssignale)
Bezeichnung |
Messbereich |
Genauigkeita |
Eingangswiderstand bzw. Bürdenspannung |
Spannung |
0 bis 10 V |
£ 0,15 % |
> 100 kW |
Strom |
4 bis 20 mA |
£ 0,125 % |
< 2,5 V |
0 bis 20 mA |
£ 0,125 % |
< 2,5 V |
a Die Genauigkeit bezieht sich auf den maximalen Messbereich. Bei kleinen Messspannen verringert sich die Linearisierungsgenauigkeit.
Umgebungstemperatureinfluss |
£ 100 ppm/K |
Messsbereichsunter-/-überschreitung |
nach NAMUR-Empfehlung NE 43 (nur Stromeingang 4 bis 20 mA) |
Eingangsfilter |
digitales Filter 2. Ordnung; Filterkonstante einstellbar von 0 bis 100,0 s |
Messkreisüberwachung
Das Verhalten des Gerätes im Fehlerfall ist konfigurierbar.
Messwertgeber |
Messbereichsunter- schreitung |
Messbereichsüber- schreitung |
Kurzschluss (Fühler/ Leitung) |
Bruch (Fühler/Lei- tung) |
Verpolung |
Widerstandsthermo- meter |
++ |
++ |
++ |
++ |
--- |
Thermoelement |
++ |
++ |
--- |
++ |
(+)a |
Strom 0 bis 20 mA |
--- |
++ |
--- |
--- |
--- |
Strom 4 bis 20 mA |
++ |
++ |
++ |
++ |
++ |
Spannung 0 bis 10 V |
--- |
++ |
--- |
--- |
++ |
++ = wird erkannt --- = wird nicht erkannt (+) = wird bedingt erkannt |
a abhängig von der eingestellten Kennlinie
Digitaleingang
Eingang für potenzialfreien Kontakt Funktion |
Kontakt geschlossen: Eingang ist aktiv (RON < 1 kΩ) Kontakt offen: Eingang ist inaktiv (ROFF > 100 kΩ) |
Digitalausgänge
1 Relais (Wechsler) Schaltleistung Kontaktlebensdauer |
max. 10 A bei DC 30 V oder AC 250 V, ohmsche Last 100.000 Schaltungen bei Nennlast |
Bestellcode 23 |
1 Relais (Schließer) Schaltleistung Kontaktlebensdauer |
max. 5 A bei DC 30 V oder AC 250 V, ohmsche Last 100.000 Schaltungen bei Nennlast |
|
1 Relais (Schließer) Schaltleistung Kontaktlebensdauer |
max. 10 A bei DC 30 V oder AC 250 V, ohmsche Last 100.000 Schaltungen bei Nennlast |
Bestellcode 26 |
1 Digitalausgang DC 0/14 V Ausgangssignal Strom |
DC 0/14 V ±15 % max. 20 mA (bei Nennspannung 14 V) |
|
4 Relais (Schließer) Schaltleistung Kontaktlebensdauer |
max. 2,5 A bei DC 30 V oder AC 250 V, ohmsche Last 200.000 Schaltungen bei Nennlast |
Bestellcode 24 |
Schnittstelle
USB-Device |
|
Steckertyp |
Micro-B (Buchse) |
Standard |
Low-Speed, Full-Speed |
Max. Leitungslänge |
5 m |
Anzeige
18-Segment-LCD-Anzeigen |
||
Ziffernhöhe Farbe |
obere Anzeige: 13 mm weiß |
untere Anzeige: 4 mm grün |
Stellen inkl. Nachkommastellen |
4 |
7 |
Nachkommastellen |
0, 1 oder automatisch (konfigurierbar) |
Elektrische Daten
Spannungsversorgung entsprechend der bestellten Ausfüh- rung |
02 |
AC 230 V -15/+10 %, 48 bis 63 Hz |
||
05 |
AC 115 V -15/+10 %, 48 bis 63 Hz |
|||
30 |
DC 12 bis 24 V, -15/+15 % SELV |
|||
Elektrische Sicherheit |
nach DIN EN 61010, Teil 1 Überspannungskategorie II bis 300 V Netzspannung, Verschmutzungsgrad 2 |
|||
Leistungsaufnahme Typ 701080 Typ 701081 |
Typ AC 230 V: max. 3,3 W max. 4 W |
Typ AC 115 V: max. 3,6 W max. 4,2 W |
Typ DC 12 bis 24 V: max. 1,7 W max. 2,3 W |
|
Genauigkeit Timer |
1 % |
|||
Abtastzyklus |
250 ms |
|||
Elektrischer Anschluss |
rückseitig über Federzugklemmen (Push-In-Technologie) |
|||
Leiterquerschnitt, mechanisch |
|
|||
Draht oder Litze |
min. 0,2 mm2, max. 1,5 mm2 |
|||
(ohne Aderendhülse) |
|
|||
Litze mit Aderendhülse |
ohne Kunststoffkragen: min. 0,2 mm2, max. 1,5 mm2 |
|||
|
mit Kunststoffkragen: min. 0,2 mm2, max. 0,75 mm2 |
|||
Abisolierlänge |
8 mm |
|||
Leiterquerschnitt, elektrisch |
|
|||
5 A Laststrom |
min. 0,75 mm2 |
|||
10 A Laststrom |
min. 1,0 mm2 |
|||
16 A Laststrom |
min. 1,5 mm2 |
Umwelteinflüsse
Umgebungstemperaturbereich Lagerung Betrieb |
-30 bis +70 °C -10 bis +55 °C |
Aufstellhöhe |
max. 2000 m über NN |
Klimatische Umgebungsbedingungen |
nach DIN EN 60721-3 mit erweitertem Temperaturbereich £ 90 % rel. Feuchte ohne Betauung nach Klasse 1K2 nach Klasse 3K3 |
Klimafestigkeit |
|
Lagerung |
|
Betrieb |
|
Mechanische Umgebungsbedingungen |
nach DIN EN 60721-3 |
Lagerung |
nach Klasse 1M2 |
Transport |
nach Klasse 2M2 |
Betrieb |
nach Klasse 3M3 |
Elektromagnetische Verträglichkeit (EMV) Störaussendung Störfestigkeit |
Produktfamilien Norm DIN EN 61326-1 Klasse Ba Industrieanforderung |
a Das Produkt ist für den industriellen Einsatz sowie für Haushalt und Kleingewerbe geeignet
Gehäuse
Gehäuseart |
Kunststoffgehäuse für den Schalttafeleinbau nach IEC 61554 (Verwendung in Innenräumen), ko- baltblau RAL 5013 |
Gehäusefront |
Folientastatur, oberere Schräge kobaltblau RAL 5013, untere Schräge silbergrau RAL 7001 |
Schalttafelstärke |
1 bis 10 mm |
Gehäusebefestigung |
in Schalttafel unter Verwendung des mitgelieferten Befestigungsrahmens bzw. der beiden Befesti- gungselemente |
Gebrauchslage |
beliebiga |
Schutzart |
nach DIN EN 60529, frontseitig IP65, rückseitig IP20 |
Gewicht Typ 701080 Typ 701081 |
max. 154 g max. 159 g |
a Die maximal zulässige Umgebungstemperatur gilt nur für den Einbau mit senkrechter Orientierung der Anzeige.
Zulassungen und Prüfzeichen
Prüfzeichen |
Prüfstelle |
Zertifikate/Prüfnummern |
Prüfgrundlage |
Gilt für |
c UL us |
Underwriters Laboratories |
E201387 |
UL 61010-1 (3. Ed.), CAN/CSA-22.2 No. 61010-1 (3. Ed.) |
alle Ausführungen |
Das Gerät hat die Zulassung, wenn das betreffende Prüfzeichen auf dem Gerät abgebildet ist.
