446,70 €*
Bitte melden Sie sich an, um Ihre Konditionen zu erhalten.
Sofort verfügbar, Lieferzeit:
Anmelden für adressiertes Angebot Die eingegebene Stückzahl wird bei der Erstellung des Angebots berücksichtigt.

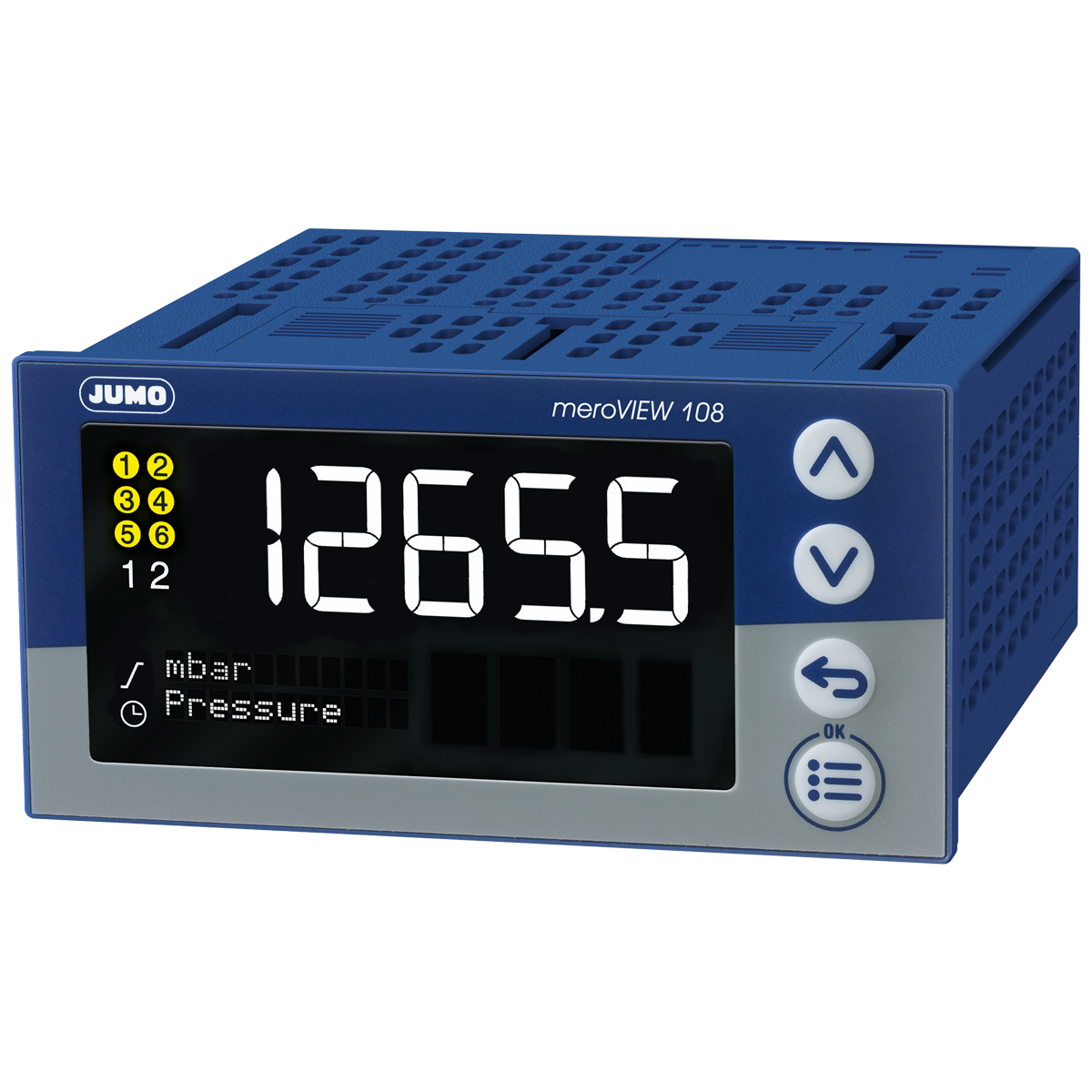

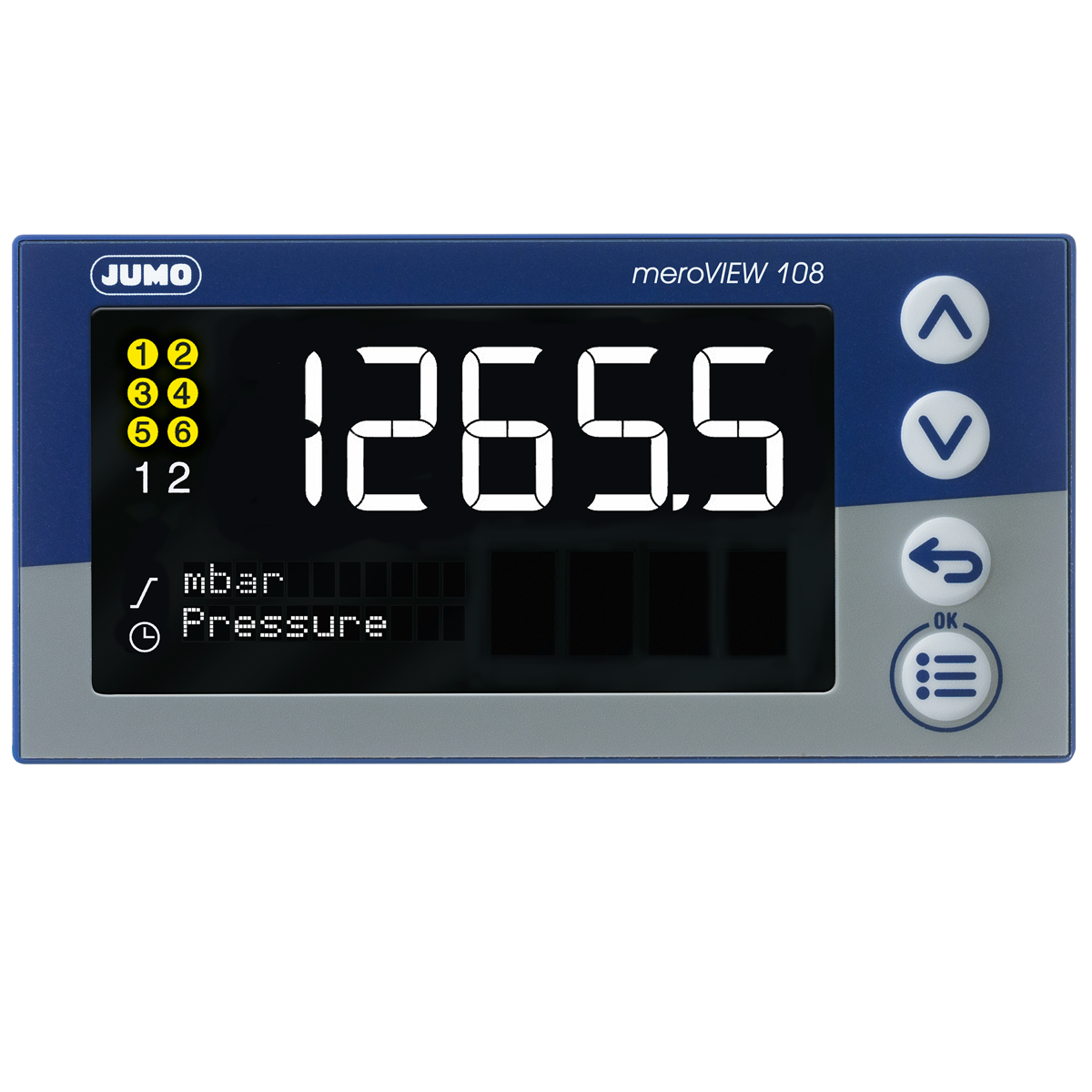

Produktinformationen "JUMO meroVIEW 108Q (Format 96 x 48 mm) - 1 Analogeingang (universell), 1 Digitaleingang, 1 Digitalein-, ausgang (umschaltbar), 2 Relais (Schließer), inkl. 2 Timer, Min/Max-Wert Anzeige, Hold Funktion, Tarierfunktion "
JUMO meroVIEW - Multifunktions-Digitalanzeiger mit SPS-Funktion
Typ: 701553/8-00-00-00-00-00-00-23/000
- Ausführung: Standard mit werkseitigen Einstellungen
- Spannungsversorgung: AC 10 bis 240 V +10/-15% / 48 bis 63 Hz
- Typenzusatz: ohne
- Option1-6: nicht belegt
- 1 Analogeingang
- 1 Digitaleingang
- 1 Digitaleingang/ -ausgang umschaltbar
- 1 Relais (Schließer)
- 2 Timer
- Min-/Max-Anzeige
- Hold-Funktion
- Tarierfunktion
Die Anzeigeserie umfasst vier universell einsetzbare Geräte in verschiedenen DIN-Formaten, die zur Anzeige von Temperatur, Druck und anderen Prozessgrößen dienen.
Die Geräte bieten eine benutzerfreundliche Bedienung mit klar strukturierter Anordnung und Textunterstützung. Prozesswerte und Parameter werden durch zwei 18-Segment-LCD-Anzeigen angezeigt. Die Typen 701552, 701553 und 701554 verfügen zusätzlich über eine Pixelmatrix-LCD-Anzeige für die Anzeige von Texten. Zusätzliche Anzeigeelemente informieren über die Schaltstellungen der Ausgänge und bestimmte Funktionen wie Timer. Die Bedienung der Geräte erfolgt über eine Folientastatur mit 4 Tasten und sie sind dank der hohen Schutzart IP65 auch in anspruchsvollen Umgebungen einsetzbar.
Die Grundausstattung umfasst bereits eine Min-/Max-Wert-Anzeige, Hold-Funktion, Tarierfunktion, Grenzwertüberwachungen, digitale Steuersignale, umfangreiche Timer-Funktionen sowie einen Servicezähler. Optional können die Geräte mit einer Mathematik- und Logikfunktion sowie mit ST-Code-Funktionalität zur Realisierung von kundenspezifischen Funktionen erweitert werden. Die ST-Code-Funktionalität ermöglicht außerdem einen direkten Zugriff auf Anzeige und Bedientasten, was eine individuelle Gestaltung der Gerätebedienung ermöglicht.
Eingänge und Ausgänge
Jeder Gerätetyp ist mit einem universellen Analogeingang ausgestattet, der für Widerstandsthermometer, Thermoelemente, Strom, Spannung, Widerstandsferngeber und Widerstand/Poti geeignet ist. Außerdem verfügt jedes Gerät über einen Digitaleingang, einen umschaltbaren Digitaleingang/-ausgang sowie zwei Relaisausgänge (Schließer 3 A). Die Digitaleingänge sind für den Anschluss eines potenzialfreien Kontakts vorgesehen, während der Digitalausgang ein Logiksignal von 0/14 V liefert.
Die optionalen Digitalausgänge mit 0/14 V (nicht galvanisch getrennt) können beispielsweise zur Steuerung von Halbleiterrelais verwendet werden. Die optionalen Digitalausgänge mit 0/22 V und galvanischer Trennung können alternativ auch als Spannungsversorgung für Zweidrahtmessumformer eingesetzt werden.
Es ist zu beachten, dass bestimmte Eingänge und Ausgänge nicht gleichzeitig genutzt werden können (siehe Hinweise im Anschlussplan).
Kundenspezifische Linearisierung
Durch eine individuelle Linearisierung nach Kundenwunsch ist es möglich, auch Sensorsignale mit speziellen Kennlinien zu verwenden. Die Programmierung erfolgt im Setup-Programm entweder durch deine Wertetabelle mit bis zu 40 Wertepaaren oder durch eine Formel (Polynom 4. Ordnung). Das Gerät unterstützt 2 kundenspezifische Linearisierungen.
Zähleingänge
Das Gerät kann optional mit bis zu 4 Zähleingängen ausgerüstet werden, wobei die maximale Zählfrequenz 12,5 kHz beträgt. Jeder Zähleingang kann entweder mit einem Digitalsignal von 0/24 V oder über einen potenzialfreien Kontakt gesteuert werden. Die Zähler ermöglichen die Konfiguration folgender Funktionen:
- Zählung von Impulsen
- Berechnung von Frequenz
- Drehzahl
- Geschwindigkeit
- Durchflussmenge (Volumen pro Zeiteinheit)
Zusätzlich können über Mathematikfunktionen oder ST-Code individuelle Funktionen implementiert werden, wie beispielsweise die Berechnung der gesamten Durchflussmenge (Volumen)
Signalzuordnung über Selektoren
Die Eingangssignale sowie sämtliche internen Signale stehen in sogenannten Selektoren (Analogselektor, Digitalselektor) zur weiteren Verwendung im Gerät bereit. Die Ansteuersignale für die Ausgänge werden ebenfalls über Selektoren zugewiesen, was eine flexible Zuordnung von Signalen und Funktionen ermöglicht.
USB-Schnittstellen
Das Gerät verfügt über eine USB-Device-Schnittstelle (Micro-B-Buchse auf der Rückseite), die ausschließlich für den Anschluss an einen PC zur Verwendung des Setup-Programms bestimmt ist. Darüber hinaus ist eine USB-Host-Schnittstelle vorhanden (Typ A-Buchse), die bei den Geräten im Format 108 und 104 auf der Rückseite und bei dem kleineren Gerät im Format 116 seitlich angeordnet ist. Diese Schnittstelle ist für den Anschluss eines USB-Speichersticks vorgesehen, um Firmware-Updates durchzuführen, Datenlogger auszulesen und die Gerätekonfiguration zu übertragen.
RS485-Schnittstelle
Die RS485-Schnittstelle ist optional verfügbar und unterstützt das Modbus RTU Protokoll. Sie kann sowohl im Master- als auch im Slave-Betrieb verwendet werden.
Ethernet-Schnittstelle
Die Ethernet-Schnittstelle (Modbus TCP) ist optional und ermöglicht eine parallele Kommunikation mit 2x mater oder 2x Slave. Sie dient der Integration in ein firmeneigenes Netzwerk, dem Transfer von Prozesswerten und der Kommunikation mit dem Setup-Programm.
PROFINET-Schnittstelle
Optional kann das Gerät mit einer PROFINET-Schnittstelle ausgerüstet werden, um als IO-Device in ein PROFINET-Netzwerk integriert zu werden. Eine GSD-Datei (GSDML) steht für das Programmiersystem des IO-Controllers zur Verfügung, welche die Eigenschaften des Geräts beschreibt. Es ist zu beachten, dass die Ethernet-Standarddienste über die PROFINET-Schnittstelle nicht unterstützt werden. Wenn das Gerät mit der PROFINET-Schnittstelle ausgestattet ist, können weder die Ethernet- noch die RS485-Schnittstelle verwendet werden.
Spannungsversorgung
Das Gerät ist in zwei Spannungsversorgungsvarianten erhältlich: AC 110 bis 240 V oder AC/DC 24 V (siehe Technische Daten).
Elektrischer Anschluss
Der elektrische Anschluss erfolgt zeitsparend mit abnehmbaren Federzugklemmen (PushIn-Technologie).
Min-Max-Funktion
Wenn die Min-Max-Funktion aktiviert ist, werden sowohl der minimale als auch der maximale Wert des Anzeigers gespeichert und kontinuierlich aktualisiert. Diese Werte können separat oder alternierend mit dem aktuellen Wert angezeigt werden. Bei der alternierenden Anzeige (Scrollen) ist das Min/Max-Symbol aktiv, während entweder der minimale oder der maximale Wert angezeigt wird. Durch ein Binärsignal können die gespeicherten Werte zurückgesetzt werden, um auf den aktuellen Wert zurückzukehren.
Hold-Funktion
Durch die Hold-Funktion wird der Wert des Anzeigers "eingefroren", was bedeutet, dass dieser Wert so lange angezeigt wird, wie das steuernde Binärsignal aktiv ist.
Tarierfunktion
Die Tarierfunktion ermöglicht es, den Wert des Anzeigers auf null zu setzen, gesteuert durch ein Binärsignal (bei Wiegeanwendungen). Dabei wird der aktuell angezeigte Wert jedes Mal zum Tarawert hinzuaddiert. Durch ein weiteres Binärsignal kann der Tarawert auf null zurückgesetzt werden, sodass wieder der aktuelle Wert in der Anzeige erscheint.
Grenzwertüberwachung
Das Gerät ist mit 8 Grenzwertüberwachungen ausgestattet, die jeweils über 8 konfigurierbare Alarmfunktionen verfügen. Zur Überwachung wird ein beliebiges Analogsignal aus einem Selektor ausgewählt, während der Grenzwert entweder ein absoluter Wert oder abhängig von einem weiteren Analogsignal sein kann. Es bietet spezielle Funktionen wie:
- Ein-/Ausschaltverzögerung
- Wischerfunktion
- Alarmunterdrückung während der Einschaltphase oder bei Parameteränderungen Alarmverriegelung
- Selbsthaltung mit Quittierung
Die Grenzwertüberwachung ermöglicht eine Vielzahl von Alarm- und Grenzwertfunktionen.
Digitale Steuersignale
Diese Funktion ermöglicht die Konfiguration von bis zu 8 digitalen Steuersignalen. Dabei wird das Steuersignal entweder durch eine UND-/ODER/XOR-Verknüpfung von bis zu drei auswählbaren Binärsignalen gebildet oder ein einzelnes Binärsignal dient als Eingangssignal und kann als impulsförmiges Signal, verzögertes Signal, Wischersignal oder flanken getriggertes Signal ausgegeben werden. Bei letzterem wird die steigende oder fallende Flanke des Binärsignals ermittelt und das Ausgangssignal für die Dauer eines Abtastintervalls aktiviert. Das Ausgangssignal kann in allen genannten Fällen invertiert werden.
Timer
Das Gerät ist zudem mit 2 Timern ausgestattet, die über frei wählbare Digitalsignale gestartet werden können oder in Abhängigkeit einer integrierten Toleranzbandüberwachung. Es stehen auch Vorlauf- und Nachlaufzeiten sowie eine Selbsthaltefunktion mit Quittierung zur Verfügung.
Dadurch lassen sich vielfältige Funktionen wie zeitgesteuerte Regelungen oder Sollwertumschaltungen einfach realisieren.
Servicezähler
Der Servicezähler kann entweder die Anzahl der Schaltungen eines Binärsignals zählen oder dessen Einschaltdauer messen. Sobald der einstellbare Grenzwert erreicht ist, wird ein Binärsignal aktiviert, dass quittiert werden muss. Zusätzlich ist ein Betriebsstundenzähler verfügbar, der die Betriebszeit des Geräts erfasst.
Mathematik- und Logikfunktion
Durch die optionale Mathematik- und Logikfunktion (Typenzusatz) können analoge oder binäre Werte miteinander verknüpft werden. Mithilfe des Setup-Programms können bis zu vier frei konfigurierbare Mathematik- oder Logikformeln erstellt werden. Die Ergebnisse stehen anschließend im Analog- bzw. im Digitalselektor für die weitere Verwendung zur Verfügung.
Strukturierter Text
Durch die Option "Strukturierter Text" (Typenzusatz) erhält der Anwender die Möglichkeit, eine individuelle Applikation zu entwickeln. Diese Applikation wird mithilfe des ST-Editors erstellt, der Teil des Setup-Programms ist, und nutzt die SPS-Programmiersprache "Strukturierter Text". Nach Fertigstellung wird die Applikation auf das Gerät übertragen und dort kontinuierlich ausgeführt. Zur Fehlerbehebung und zum Testen stehen Online-Debugger-Funktionen im ST-Editor zur Verfügung.
Mit dem Setup-Programm kann der Anwender außerdem bis zu 100 individuelle Texte erstellen und durch eine entsprechende Applikation im Gerätedisplay anzeigen lassen. Diese Texte können in vier Sprachen eingegeben werden, sodass sie nach Änderung der Gerätesprache in der jeweiligen Sprache angezeigt werden.
Datenlogger
Der Datenlogger ermöglicht die Aufzeichnung von 4 analogen und 4 binären Werten. Das Aufzeichnungsintervall ist einstellbar und reicht von 1 Minute bis zu 1 Stunde. Die Aufzeichnung erfolgt nach dem Ringspeicherprinzip, wodurch ältere Daten überschrieben werden, sobald der Speicher voll ist. Bei einem Aufzeichnungsintervall von 10 Minuten können die Daten etwa 2 Jahre lang aufgezeichnet werden, bevor die ältesten Daten überschrieben werden.
Zur Auslesung der Daten wird ein USB-Speicherstick verwendet, auf dem die Daten im CSV-Format gespeichert sind.
Echtzeituhr
Die Echtzeituhr liefert das aktuelle Datum und die aktuelle Uhrzeit (Zeitstempel für Datenlogger und ST-Code).
Retain-Speicher
Durch den integrierten Retain-Speicher bleiben spezifische Daten auch bei Netzausfall erhalten. Dies betrifft die Servicedaten, die Zähler- und Timerdaten sowie die Retain-Daten des ST-Codes.
Individuell konfigurierbare Bedienerebenen
Der Anwender hat die Möglichkeit, das Menü des Geräts individuell zusammenzustellen, um einen hohen Bedienkomfort und eine optimale Integration in die Anlage zu gewährleisten. Dazu stehen vier Menüebenen mit Untermenüs zur Verfügung. Die Menüpunkte und Parameter können individuell in vier Sprachen bezeichnet werden, wobei zwischen diesen umgeschaltet werden kann. Die Menüebenen können teilweise oder vollständig gegen unautorisierte Bedienung gesperrt werden.
Setup-Programm
Das Setup-Programm ist unerlässlich für die Inbetriebnahme des Geräts und wird kostenfrei zum Download angeboten. Neben der individuellen Einrichtung der Bedienebenen, deren Parameter nachfolgend im Gerät bearbeitet werden können, bietet das Setup-Programm dem Anwender eine einfache und benutzerfreundliche Methode, das Gerät mithilfe eines PCs zu konfigurieren.
Mit dem Setup-Programm können Datensätze erstellt, bearbeitet, auf das Gerät übertragen und von dort ausgelesen werden. Die Daten können gesichert und ausgedruckt werden. Außerdem ermöglicht das Programm dem Anwender auf einfach Weise die Erstellung und den Ausdruck eines Anschlussplans, der die aktuelle Klemmenbelegung des Geräts darstellt.
Startup: Die Startup-Funktion ermöglicht die Aufzeichnung von Prozessgrößen während der Inbetriebnahme für maximal 24 Stunden. Die aufgezeichneten Diagramme stehen auf dem PC zur Verfügung und können beispielsweise zur Anlagendokumentation verwendet werden.
Onlinedaten: In einem separaten Fenster werden die aktuellen Prozessgrößen des Geräts angezeigt.
Firmware-Update
Die Firmware des Gerätes kann anwenderfreundlich unter Verwendung eines USB-Speichersticks aktualisiert werden, die Datei wird vom Hersteller bei Bedarf zur Verfügung gestellt.
Weitere Eigenschaften
Spannungsversorgung | AC 110 bis 240 V + 10/-15% , 48 bis 63Hz |
---|---|
Zolltarifnummer | 90303370 |
Downloads:
Analogeingang
Thermoelemente
Bezeichnung |
Typ |
Norm |
ITS |
Messbereich |
Genauigkeita |
Fe-CuNi |
„L“ |
DIN 43710 (1985) |
IPTS-68 |
-200 bis +900 C |
£ 0,25 % |
Fe-CuNi |
„J“ |
DIN EN 60584-1:2014 IEC 60584-1:2013 |
ITS-90 |
-210 bis +1200 °C |
£ 0,25 % ab -100 °C |
Cu-CuNi |
„U“ |
DIN 43710 (1985) |
IPTS-68 |
-200 bis +600 °C |
£ 0,25 % ab -100 °C |
Cu-CuNi |
„T“ |
DIN EN 60584-1:2014 IEC 60584-1:2013 |
ITS-90 |
-270 bis +400 °C |
£ 0,25 % ab -150 °C |
NiCr-Ni |
„K“ |
DIN EN 60584-1:2014 IEC 60584-1:2013 |
ITS-90 |
-270 bis +1300 °C |
£ 0,25 % ab -80 °C |
NiCr-CuNi |
„E“ |
DIN EN 60584-1:2014 IEC 60584-1:2013 |
ITS-90 |
-270 bis +1000 °C |
£ 0,25 % ab -80 °C |
NiCrSi-NiSi |
„N“ |
DIN EN 60584-1:2014 IEC 60584-1:2013 |
ITS-90 |
-270 bis +1300 °C |
£ 0,25 % ab -80 °C |
Pt10Rh-Pt |
„S“ |
DIN EN 60584-1:2014 IEC 60584-1:2013 |
ITS-90 |
-50 bis +1768 °C |
£ 0,4 % ab 20 °C |
Pt13Rh-Pt |
„R“ |
DIN EN 60584-1:2014 IEC 60584-1:2013 |
ITS-90 |
-50 bis +1768 °C |
£ 0,25 % ab 50 °C |
Pt30Rh-Pt6Rh |
„B“ |
DIN EN 60584-1:2014 IEC 60584-1:2013 |
ITS-90 |
-50 bis +1820 °C |
£ 0,25 % ab 400 °C |
W5Re-W26Re |
„C“ |
DIN EN 60584-1:2014 IEC 60584-1:2013 |
ITS-90 |
0 bis 2315 °C |
£ 0,25 % ab 500 °C |
W3Re-W25Re |
„D“ |
ASTM E1751M-15 |
ITS-90 |
0 bis 2315 °C |
£ 0,25 % ab 500 °C |
W5Re-W20Re |
„A1“ |
GOST R 8.585-2001 |
ITS-90 |
0 bis 2500 °C |
£ 0,25 % ab 500 °C |
Chromel®-Copel |
„L“ |
GOST R 8.585-2001 |
ITS-90 |
-200 bis +800 °C |
£ 0,25 % ab -80 °C |
Chromel®-Alumel® |
„K“ |
GOST R 8.585-2001 |
ITS-90 |
-270 bis +1300 °C |
£ 0,25 % ab -80 °C |
a Die Genauigkeit bezieht sich auf den Messbereich.
Umgebungstemperatureinfluss |
£ 100 ppm/K |
Vergleichsstelle |
intern oder extern (konstant) |
Vergleichsstellentemperatur (ex- tern) |
0 bis 100 °C (einstellbar) |
Abtastzyklus |
150 ms |
Eingangsfilter |
digitales Filter 2. Ordnung; Filterkonstante einstellbar von 0 bis 100,0 s |
Widerstandsthermometer
Bezeichnung |
Norm |
ITS |
Anschlussart |
Messbereich |
Genauigkeita |
Messstrom |
Pt100 |
DIN EN 60751:2009 IEC 60751:2008 |
ITS-90 |
2-Leiter |
-200 bis +850 °C |
£ 0,2 % |
500 mA |
3-Leiter |
-200 bis +850 °C |
£ 0,1 % |
500 mA |
|||
Pt1000 |
DIN EN 60751:2009 IEC 60751:2008 |
ITS-90 |
2-/3-Leiter |
-200 bis +850 °C |
£ 0,1 % |
50 mA |
Pt100 |
GOST 6651-2009 A.2 |
ITS-90 |
2-Leiter |
-200 bis +850 °C |
£ 0,2 % |
500 mA |
3-Leiter |
-200 bis +850 °C |
£ 0,1 % |
500 mA |
|||
KTY |
|
|
2-Leiter |
-53 bis +153 °C |
£ 2,0 % |
50 mA |
a Die Genauigkeit bezieht sich auf den Messbereich.
Umgebungstemperatureinfluss |
£ 50 ppm/K |
Sensorleitungswiderstand |
max. 30 W je Leitung |
Abtastzyklus |
150 ms |
Eingangsfilter |
digitales Filter 2. Ordnung; Filterkonstante einstellbar von 0 bis 100,0 s |
Widerstandspotenziometer/WFG und Widerstand/Poti
Bezeichnung |
Messbereich |
Genauigkeita |
Messstrom |
Widerstandspotenziometer/WFG |
0 bis 4000 W |
£ 0,1 % |
50 mA |
Widerstand/Poti |
0 bis 400 W 0 bis 4000 W |
£ 0,1 % £ 0,1 % |
500 mA 50 mA |
a Die Genauigkeit bezieht sich auf den maximalen Messbereich. Bei kleinen Messspannen verringert sich die Linearisierungsgenauigkeit.
Umgebungstemperatureinfluss |
£ 100 ppm/K |
Anschlussart |
|
Widerstandspotenziometer/ |
Dreileiterschaltung |
WFG |
|
Widerstand/Poti |
Zwei-/Dreileiterschaltung |
Sensorleitungswiderstand |
max. 30 W je Leitung |
Abtastzyklus |
150 ms |
Eingangsfilter |
digitales Filter 2. Ordnung; Filterkonstante einstellbar von 0 bis 100,0 s |
Spannung, Strom (Einheitssignale)
Bezeichnung |
Messbereich |
Genauigkeita |
Eingangswiderstand bzw. Bürdenspannung |
Spannung |
0 bis 10 V |
£ 0,1 % |
> 500 kW |
2 bis 10 V |
£ 0,1 % |
> 500 kW |
|
Strom |
4 bis 20 mA |
£ 0,1 % |
< 2,5 V |
0 bis 20 mA |
£ 0,1 % |
< 2,5 V |
a Die Genauigkeit bezieht sich auf den maximalen Messbereich. Bei kleinen Messspannen verringert sich die Linearisierungsgenauigkeit.
Umgebungstemperatureinfluss |
£ 100 ppm/K |
Messsbereichsunter-/-überschreitung |
nach NAMUR-Empfehlung NE 43 (nur Stromeingang 4 bis 20 mA) |
Abtastzyklus |
150 ms |
Eingangsfilter |
digitales Filter 2. Ordnung; Filterkonstante einstellbar von 0 bis 100,0 s |
Messkreisüberwachung
Das Verhalten des Gerätes im Fehlerfall ist konfigurierbar.
Messwertgeber |
Messbereichsunter- schreitung |
Messbereichsüber- schreitung |
Kurzschluss (Fühler/ Leitung) |
Bruch (Fühler/Lei- tung) |
Verpolung |
Widerstandsthermo- meter |
++ |
++ |
++ |
++ |
--- |
Widerstand/Poti |
--- |
++ |
--- |
++ |
--- |
Widerstandspotenzio- meter/WFG |
--- |
++ |
(+)a |
(+)b |
--- |
Thermoelement |
++ |
++ |
--- |
++ |
(+)c |
Strom 0 bis 20 mA |
--- |
++ |
--- |
--- |
--- |
Strom 4 bis 20 mA |
++ |
++ |
++ |
++ |
++ |
Spannung 0 bis 10 V |
--- |
++ |
--- |
--- |
++ |
Spannung 2 bis 10 V |
++ |
++ |
++ |
++ |
++ |
++ = wird erkannt --- = wird nicht erkannt (+) = wird bedingt erkannt |
a wird nicht in allen Kombinationen erkannt
b Bruch im Messstrompfad wird nicht erkannt
c abhängig von der eingestellten Kennlinie
Digitaleingänge
Eingang für potenzialfreien Kontakt Funktion
Abtastzyklus |
Kontakt geschlossen: Eingang ist aktiv (RON < 1 kΩ) Kontakt offen: Eingang ist inaktiv (ROFF > 50 kΩ) 150 ms |
Analogausgang
Spannung Ausgangssignal Lastwiderstand |
DC 0(2) bis 10 V > 500 Ω |
Strom Ausgangssignal Lastwiderstand |
DC 0(4) bis 20 mA < 450 Ω |
Genauigkeit |
≤ 0,5 % |
Umgebungstemperatureinfluss |
≤ 150 ppm/K |
Digitalausgänge
Relais (Schließer) Schaltleistung Kontaktlebensdauer |
max. 3 A bei AC 230 V oder DC 30 V, ohmsche Last 150.000 Schaltungen bei Nennlast 350.000 Schaltungen bei 1 A |
Relais (Schließer) mit höherer Kontaktlebensdauer Schaltleistung Kontaktlebensdauer |
max. 3 A bei AC 230 V, ohmsche Last 300.000 Schaltungen bei Nennlast 1.500.000 Schaltungen bei 1 A |
Logikausgang Ausgangssignal Strom |
DC 0/14 V ±15 % max. 20 mA pro Ausgang (bei Nennspannung 14 V) |
PhotoMOS®-Relaisa Schaltleistung |
max. 200 mA bei AC 30 V oder DC 45 V; nicht kurzschlussfest |
a PhotoMOS ist ein eingetragenes Warenzeichen der Panasonic Corporation.
Schnittstellen
USB-Device |
|
Steckertyp |
Micro-B (Buchse) |
Standard |
Low-Speed, Full-Speed |
Max. Leitungslänge |
5 m |
RS485 |
|
Baudrate |
9600, 19200, 38400, 115200 |
Datenformat |
8/1n, 8/1e, 8/1o, 8/2n |
Protokoll |
Modbus-RTU als Slave |
Ethernet |
|
Steckertyp |
RJ45 (Buchse) |
Übertragungsrate |
10 Mbit/s, 100 Mbit/s |
Protokoll |
TCP/IP, DHCP; Modbus-TCP, Modbus-RTU/ASCII über TCP, als Slave |
Anzeige
18-Segment-LCD-Anzeigen |
||
Ziffernhöhe |
obere Anzeige: |
untere Anzeige: |
Typ 701510 (Format 132) |
7,2 mm |
3,8 mm |
Typ 701511 (Format 116) |
12,3 mm |
5,9 mm |
Typ 701512 (Format 108H) |
11,5 mm |
8,5 mm |
Typ 701513 (Format 108Q) |
16,5 mm |
9 mm |
Typ 701514 (Format 104) |
24,8 mm |
12 mm |
Farbe |
obere Anzeige: weiß; untere Anzeige: grün |
|
Stellen inkl. Nachkommastellen |
obere Anzeige: 4; untere Anzeige: 4 (5 bei Typ 701510, 8 bei Typ 701511) |
|
Nachkommastellen |
0, 1, 2, 3 oder automatisch (konfigurierbar) |
Pixelmatrix-LCD-Anzeige (nur bei Typen 701512, 701513 und 701514) |
|
Pixelfelder |
|
Typ 701512 (Format 108H) |
2 Reihen mit je 9 Pixelfeldern |
Typ 701513 (Format 108Q) |
2 Reihen mit je 8 Pixelfeldern |
Typ 701514 (Format 104) |
2 Reihen mit je 11 Pixelfeldern |
Pixelanzahl je Feld |
8 x 5 |
Farbe |
weiß |
Elektrische Daten
Spannungsversorgung Variante 1 Variante 2 |
(siehe Typenschild) AC 110 bis 240 V +10/-15 %, 48 bis 63 Hz AC/DC 20 bis 30V, 48 bis 63Hz |
|
Elektrische Sicherheit |
nach DIN EN 61010, Teil 1; Überspannungskategorie II bis 300 V Netzspannung, Verschmutzungs- grad 2 |
|
Schutzklasse |
I mit interner Trennung zu SELV |
|
Leistungsaufnahme |
bei AC 110 bis 240 V: |
bei AC/DC 20 bis 30 V: |
Typ 701510 (Format 132) |
max. 3,5 W |
max. 3,0 W |
Typ 701511 (Format 116) |
max. 4,1 W |
max. 3,7 W |
Typen 701512, 701513 (Formate 108H, 108Q) |
max. 5,8 W |
max. 5,7 W |
Typ 701514 (Format 104) |
max. 6,6 W |
max. 6,7 W |
Elektrischer Anschluss |
rückseitig über Federzugklemmen (Push-In-Technologie) |
|
Leiterquerschnitt |
|
|
Draht oder Litze |
min. 0,2 mm2, max. 1,5 mm2 |
|
(ohne Aderendhülse) |
|
|
Litze mit Aderendhülse |
ohne Kunststoffkragen: min. 0,2 mm2, max. 1,5 mm2 |
|
|
mit Kunststoffkragen: min. 0,2 mm2, max. 0,75 mm2 |
|
Abisolierlänge |
8 mm |
Umwelteinflüsse
Umgebungstemperaturbereich Lagerung Betrieb |
-30 bis +70 °C -10 bis +55 °C |
Aufstellhöhe |
max. 2000 m über NN |
Klimatische Umgebungsbedingungen Klimafestigkeit Lagerung |
nach DIN EN 60721-3 mit erweitertem Temperaturbereich £ 90 % rel. Feuchte ohne Betauung nach Klasse 1K2 |
Betrieb |
nach Klasse 3K3 |
Mechanische Umgebungsbedingungen Lagerung Transport Betrieb |
nach DIN EN 60721-3 nach Klasse 1M2 nach Klasse 2M2 nach Klasse 3M3 |
Elektromagnetische Verträglichkeit (EMV) Störaussendung Störfestigkeit |
nach DIN EN 61326-1 Klasse A - nur für den industriellen Einsatz - Industrie-Anforderung |
Gehäuse
Gehäuseart |
Kunststoffgehäuse für den Schalttafeleinbau nach DIN IEC 61554 (Verwendung in Innenräumen) |
Gehäusefront |
aus Kunststoff mit Folientastatur |
Schalttafelstärke |
1 bis 10 mm |
Gehäusebefestigung |
in Schalttafel unter Verwendung des mitgelieferten Befestigungsrahmens bzw. der beiden Befesti- gungselemente |
Gebrauchslage |
beliebiga |
Schutzart |
nach DIN EN 60529, frontseitig IP65, rückseitig IP20 |
Gewicht |
|
Typ 701510 (Format 132) |
max. 85 g |
Typ 701511 (Format 116) |
max. 120 g |
Typ 701512 (Format 108H) |
max. 160 g |
Typ 701513 (Format 108Q) |
max. 160 g |
Typ 701514 (Format 104) |
max. 220 g |
a Die maximal zulässige Umgebungstemperatur gilt nur für den Einbau mit senkrechter Orientierung der Anzeige.
Zulassungen und Prüfzeichen
Prüfzeichen |
Prüfstelle |
Zertifikate/Prüfnummern |
Prüfgrundlage |
Gilt für |
c UL us |
Underwriters Laboratories |
E201387 |
UL 61010-1 (3. Ed.), CAN/CSA-22.2 No. 61010-1 (3. Ed.) |
alle Ausführungen |
DNV GL |
DNV GL |
TAA00001B3 |
Class Guideline DNVGL-CG-0339 |
Typ 701511 (DC 20 bis 30 V) und Typ 701514 (AC 110 bis 240 V), ohne Ethernet-Schnitt- stelle, Schalttafeleinbau |
BUREAU VERITAS |
Bureau Veritas |
53627/A0 BV |
Bureau Veritas Rules for the Classification of Steel Ships |
Das Gerät hat die Zulassung, wenn das betreffende Prüfzeichen auf dem Gerät abgebildet ist.
