JUMO AQUIS 500 pH - Messumformer/Regler im Aufbaugehäuse, 1x 0(4)-20mA / 0(2)bis 10V Ausgang + 1x Relaisausgang, AC 110 bis 240V Spannungsversorgung

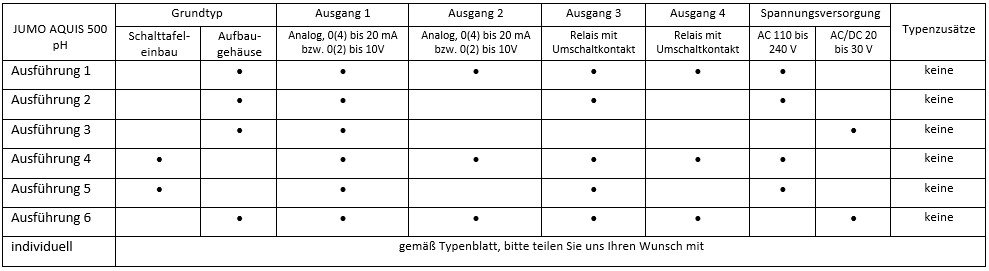

JUMO AQUIS 500 pH

Grundtyp

Ausgang 1

Ausgang 2

Ausgang 3

Ausgang 4

Spannungsversorgung

Typen-
zusätze

Schalttafel-einbau

Aufbau-gehäuse

Analog, 0(4) bis 20 mA bzw. 0(2) bis 10V

Analog, 0(4) bis 20 mA bzw. 0(2) bis 10V

Relais mit Umschaltkontakt

Relais mit Umschaltkontakt

AC 110 bis 240 V

AC/DC 20 bis 30 V

Ausführung 1

•

•

•

•

•

•

keine

Ausführung 2

•

•

•

•

keine

Ausführung 3

•

•

•

keine

Ausführung 4

•

•

•

•

•

•

keine

Ausführung 5

•

•

•

•

keine

Ausführung 6

•

•

•

•

•

•

keine

individuell

gemäß Typenblatt, bitte teilen Sie uns Ihren Wunsch mit

Eingänge

Haupteingang

Messbereich/Regelbereich

Genauigkeit

Temperatureinfluss

pH-Wert

-1 bis +15 pH

£ 0,3 %

0,2 %/10 K

Redox-Spannung

-1500 bis +1500 mV

£ 0,3 %

0,2 %/10 K

NH₃ (Ammoniak)

0 bis 9999 ppm

£ 0,3 %

0,2 %/10 K

Nebeneingang

Temperatur Pt100/1000 (automatische Erkennung)

-50 bis +250 °C^a

£ 0,5 °C

0,05 %/10 K

Temperatur NTC/PTC

max. 4 kW Eingabe über Tabelle mit 20 Wertepaaren

£ 0,3 %^b

0,05 %/10 K

^a Umschaltbar in °F.

^b Abhängig von den Stützstellen.

Temperaturkompensation

Messgröße

Kompensation

Bereich^a

pH-Wert

ja

-30 bis +150 °C (ab Software-Version 212.11.02)

-10 bis +150 °C (bis Software-Version 212.11.01)

Redox-Spannung

nein

entfällt

NH₃ (Ammoniak)

ja

-20 bis +50 °C

pH-Antimon

ja

-10 bis +80 °C

^a Einsatztemperaturbereich des Sensors beachten!

Messkreisüberwachung

Eingänge

Messbereichsunter-/ -überschreitung

Kurzschluss

Leitungsbruch

pH-Wert

ja

ja^a

ja^a

NH₃ (Ammoniak)

ja

nein

nein

pH-Antimon

ja

nein

nein

Temperatur

ja

ja

ja

^a Bei der pH-Wert-Messung kann durch Aktivierung der Impedanzmessung der Sensor auf Kurzschluss und Leitungsbruch überwacht werden.

Impedanzmessung

Die Impedanzmessung kann optional aktiviert werden.

Da sie von einigen Randparametern abhängig ist, sind folgende Punkte zu beachten:

• Es sind nur glasbasierende Sensoren zulässig.

• Die Sensoren müssen direkt an den Messumformer angeschlossen werden.

Es ist nicht zulässig, einen Impedanzwandler im Messkreis einzusetzen!

• Die maximal zulässige Leitungslänge zwischen Sensor und Messumformer beträgt 10 m.

• Flüssigkeitswiderstände gehen direkt in das Messergebnis mit ein.

Es ist daher empfehlenswert die Messung in Flüssigkeiten ab einer Mindestleitfähigkeit von ca. 100 µS/cm zu aktivieren.

Binärer Eingang

Aktivierung

durch potenzialfreien Kontakt

Funktion

Tastensperre

HOLD

Alarmunterdrückung

Regler

Reglerart

Limitkomparatoren, Grenzwertregler, Impulslängenregler, Impulsfrequenzregler, Dreipunkt-Schrittregler, stetige Regler

Reglerstruktur

P/PI/PD/PID

A/D-Wandler

Auflösung dynamisch bis 14 Bit

Abtastzeit

500 ms

Analoge Ausgänge (maximal 2)

Ausgangsart

Signalbereich

Genauigkeit

Temperatureinfluss

zulässiger Lastwiderstand

Stromsignal

0/4 bis 20 mA

£ 0,25 %

0,08 %/10 K

£ 500 W

Spannungssignal

0 bis 10 V

£ 0,25 %

0,08 %/10 K

£ 500 W

Die analogen Ausgänge verhalten sich entsprechend der Empfehlung nach NAMUR NE43.

Sie sind galvanisch getrennt, AC 30 V / DC 50 V.

Schaltende Ausgänge (maximal zwei Wechsler)

Nennlast

3 A/AC 250 V (ohmsche Last)

Kontaktlebensdauer

>2 × 105 Schaltungen bei Nennlast

Elektrische Daten

Spannungsversorgung

AC 110 bis 240 V; -15/+10 %; 48 bis 63 Hz

AC/DC 20 bis 30 V; 48 bis 63 Hz

DC12 bis 24 V; +/-15 % (Anschluss nur an SELV-/PELV-Kreise zulässig)

Leistungsaufnahme

ca. 14 VA

Elektrische Sicherheit

DIN EN 61010, Teil 1

Überspannungskategorie III^a, Verschmutzungsgrad 2

Datensicherung

EEPROM

Elektrischer Anschluss

Schraubsteckklemmen

Leitungsquerschnitt max 2,5 mm2 (Spannungsversorgung, Relais-Ausgänge, Sensoreingänge)

Leitungsquerschnitt max 1,5 mm2 (analoge-Ausgänge; Speisung ISFET)

^a Nicht gültig bei Schutzkleinspannung der Netzteilvariante DC 12 bis 24 V.

Gehäuse

Material

ABS

Leitungszuführung

Leitungsverschraubungen, max. 3 × M16 und 2 × M12)

Besonderheit

Entlüftungselement zum Verhindern von Betauungen

Umgebungstemperaturbereich

(Genauigkeitsangaben werden in diesem Bereich eingehalten)

-10 bis +50°C

Betriebstemperaturbereich (Funktion des Gerätes gegeben)

-15 bis +65°C

Lagertemperaturbereich

-30 bis +70°C

Klimafestigkeit

rel. Feuchte £ 90 % im Jahresmittel ohne Betauung (angelehnt an DIN EN 60721 3-3 3K3)

Schutzarten nach EN 60529

Aufbaugehäuse: IP67 Schaltschrankeinbau: fronseitig IP65, rückseitig IP20

Schwingungsfest

nach DIN EN 60068-2-6

Gewicht

Aufbaugehäuse: ca. 900 g Schaltschrankeinbau: ca. 480 g

Abmessungen

Siehe Typenblatt

Zulassungen/Prüfzeichen

Prüfzeichen

Prüfstelle

Zertifikate/Prüfnummern

Prüfgrundlage

gilt für

c UL us

Underwriters Laboratories

E 201387

UL 61010-1

alle Ausführungen
