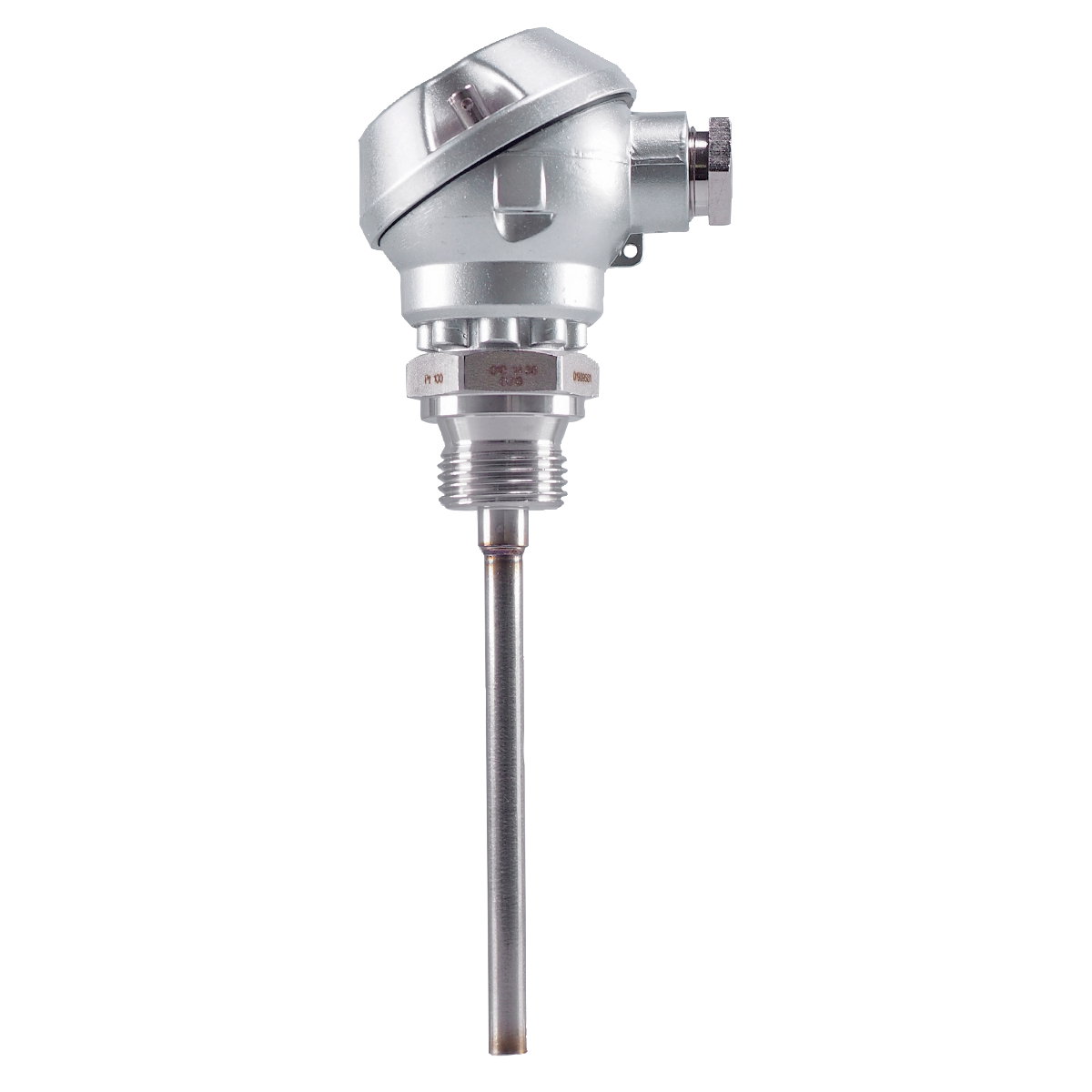

JUMO Einschraub-Widerstandsthermometer mit Anschlusskopf Form J, mit durchgehendem Schutzrohr

Artikelnummer: 802012

Produktinformationen "JUMO Einschraub-Widerstandsthermometer mit Anschlusskopf Form J, mit durchgehendem Schutzrohr "

Einschraub-Widerstandsthermometer mit Anschlusskopf Form J

Typ: 902030/10-380-2003-1-6-50-104/000

  • Mit durchgehendem Schutzrohr
  • Messbereich von -50 bis +200 °C
  • Einfach-Widerstandsthermometer
  • 2x Pt 100 in Zweileiterschaltung
  • Toleranzklasse: Klasse B (Standard
  • Schutzrohrdurchmesser: 6 mm
  • Einbaulänge: 50 mm
  • Prozessanschluss: Verschraubung G ½
  • Typenzusätze: ohne

Das Einschraub-Widerstandsthermometer mit Anschlusskopf, ist speziell konzipiert für den Einsatz in verschiedenen Branchen wie der Klima- und Kältetechnik und dem Heizungs-, Ofen- und Apparatebau. Es bietet eine präzise Temperaturmessung sowohl in flüssigen als auch gasförmigen Medien, bei einem Temperaturbereich von -50 bis +400 °C.

Die Einbauform dieses Thermometers gewährleistet eine zuverlässige Dichtigkeit, selbst unter extremen Bedingungen von Unter- und Überdruck.

Der Messeinsatz ist serienmäßig mit einem Pt100-Temperatursensor gemäß den Normen DIN EN 60751:2009 / IEC 60751:2008 ausgestattet. Dieser Sensor weist einen Temperaturkoeffizienten α von 3,850 × 10-3 °C-1 auf und ist in einer Zweileiterschaltung verbaut. Optional sind auch Ausführungen mit Pt500 oder Pt1000 erhältlich. Für präzisere Messergebnisse kann der Anschluss wahlweise in Drei- und Vierleiterschaltung erfolgen, zusätzlich besteht die Möglichkeit einen Messumformer in den Anschlusskopf zu integrieren.

Zudem kann je nach Anforderung der Messung ein Einfach- oder Doppelwiderstandsthermometer ausgewählt werden.

Maße

Breite 4,9 cm
Höhe 11 cm
Länge 5,9 cm

Gewicht

Gewicht 190 g

Weitere Eigenschaften

Einbaulänge in mm 50 mm
Messeinsatz 2x Pt 100 Zweileiterschaltung
Prozessanschluss Verschraubung G 1/2
Temperaturbereich -50°C ... +200°C
Ursprungsland DE
Zolltarifnummer 90251900
Technische Daten:

Anschlusskopf:

Form J, Alu-Druckguss, M16 × 1,5; IP65, Umgebungstemperatur -40 bis +100 °C Achtung: reduzierte Umgebungstemperatur beim Einsatz von Messumformern, Typenblatt 707030

Sofern es die Bauform erlaubt, werden für SIL- und PL-Anwendungen (Typenzusätze 658 und 659) gelbe Anschlussköpfe verwendet. Ausnahmen bilden Fühler für den Einsatz in alkalischer Umgebung und Fühler, bei denen die LABS-Freiheit zwingend erforderlich ist.

Prozessanschluss:

Gewinde, Edelstahl 1.4571

Schutzrohr:

Edelstahl 1.4571, Ø 6 mm und Ø 8 mm

Messeinsatz:

Pt100-Temperatursensor, DIN EN 60751:2009 / IEC 60751:2008, Klasse B, Zweileiterschaltung

Ansprechzeiten:

t0,5 = 8 s, t0,9 = 20 s, in Wasser 0,4 m/s, Ø 8 mm

t0,5 = 5 s, t0,9 = 12 s, in Wasser 0,4 m/s, Ø 6 mm

t0,5 = 40 s, t0,9 = 110 s, in Luft 3,0 m/s, Ø 6 mm

t0,5 = 2 s, t0,9 = 5 s, in Wasser 0,4 m/s, Ø 6 mm abgesetzt auf Ø 3,5 mm

t0,5 = 25 s, t0,9 = 85 s, in Luft 3,0 m/s, Ø 6 mm abgesetzt auf Ø 3,5 mm

t0,5 = 1 s, t0,9 = 2 s, in Wasser 0,4 m/s, Ø 6 mm abgesetzt auf Ø 2,6 mm

t0,5 = 18 s, t0,9 = 65 s, in Luft 3,0 m/s, Ø 6 mm abgesetzt auf Ø 2,6 mm

Messumformer:

analoger Messumformer, Ausgang 4 bis 20 mA, Typenblatt 707030

Zubehör:

Schutzhülse, Typenblatt 909710
