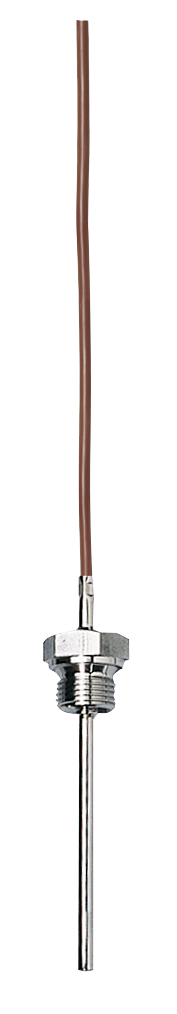

JUMO Einschraub-Widerstandsthermometer mit Anschlussleitung und Gewindeschutzrohr

Artikelnummer: 802004

Produktinformationen "JUMO Einschraub-Widerstandsthermometer mit Anschlussleitung und Gewindeschutzrohr "

Einschraub-Widerstandsthermometer mit Anschlussleitung und Gewindeschutzrohr

Typ: 902050/40-390-1003-1-8-25-111-11-2500/315,317

  • Anschlussleitungen Metallgeflecht
  • Temperaturbereich von -50 bis +300 °C
  • Einfach-Widerstandsthermometer
  • 1x Pt 100 in Zweileiterschaltung
  • Toleranzklasse nach DIN EN 60 751: Klasse B (Standard)
  • Schutzrohrdurchmesser: M 8
  • Einbaulänge 25 mm
  • Prozessanschluss: Verschraubung M 8
  • Anschlussleitungsende: Aderendhülsen nach DIN 46 228 Teil 4 (Standard)
  • Anschlussleitungslänge: 2500 mm
  • Typenzusatz: Knickschutz Feder, Anschlussleitung abgeschirmt

Das Einschraub-Widerstandsthermometer mit Anschlussleitung ist speziell konzipiert für den Einsatz in verschiedenen Branchen wie der Klima- und Kältetechnik, dem Heizungs-, Ofen- und Apparatebau. Es bietet eine präzise Temperaturmessung sowohl in flüssigen als auch gasförmigen Medien.

Die Einbauform dieses Thermometers gewährleistet eine zuverlässige Dichtigkeit, selbst unter extremen Bedingungen von Unter- und Überdruck. Die Einsatzmöglichkeiten erstrecken sich von trockenen bis hin zu feuchten Umgebungen und ermöglichen je nach Ausführung eine präzise Temperaturmessung im Bereich von -50 bis +400 °C.

Die Anschlussleitung dieses Einschraub-Widerstandsthermometers ist in verschiedenen Materialien erhältlich, darunter PVC, Silikon, PTFE und Metallgeflecht. Diese Vielfalt ermöglicht es, die passende Variante Ihrer Anwendung auszuwählen. Der Übergang der Anschlussleitung ist zugentlastet, und optional kann ein Knickschutz angebracht werden, um die Langlebigkeit der Verbindung zu gewährleisten.

Der Messeinsatz ist serienmäßig mit einem Pt 100-Temperatureinsatz gemäß DIN EN 60 751, Klasse B in Zweileiterschaltung ausgestattet. Wahlweise kann der Messeinsatz auch mit Pt 500 oder Pt 1000 ausgewählt werden.

Darüber hinaus kann der Anschluss wahlweise in Drei- und Vierleiterschaltung erfolgen, um den individuellen Anforderungen gerecht zu werden.

Maße

Breite 2 cm
Höhe 2 cm
Länge 13 cm

Gewicht

Gewicht 90 g

Weitere Eigenschaften

Anschlussleitung Metallgeflecht
Einbaulänge in mm 25 mm
Messeinsatz 1x Pt 100 Zweileiterschaltung
Prozessanschluss Verschraubung M8
Temperaturbereich -50°C ... +300°C
Ursprungsland DE
Zolltarifnummer 90251900
Technische Daten:

Anschluss:

Leitungsenden blank abisoliert, mit Aderendhülsen, mit Steckhülsen oder mehrpoliger Steckverbindung lieferbar

Anschlussleitung:

PVC, Umgebungstemperatur -5 ... +80°C (+105°C) Silikon, Umgebungstemperatur -50 ... +180°C PTFE, Umgebungstemperatur -190 ... +260°C Metallgeflecht, Umgebungstemperatur -50 ... +350°C Anschlussleitung als Option abgeschirmt lieferbar

Prozessanschluss:

Gewinde, Edelstahl 1.4571

Schutzrohr:

Edelstahl 1.4571 (Typ 902050/30 Inconel 2.4816), Ø 5mm, Ø 5,4mm, Ø 6mm und Ø 8mm

Messeinsatz:

Pt 100-Temperatursensor, DIN EN 60 751, Kl. B, Zweileiterschaltung

Ansprechzeiten:

t0,5 ca. 2s, t0,9 ca. 6s, in Wasser 0,2m/s, Ø 6mm
