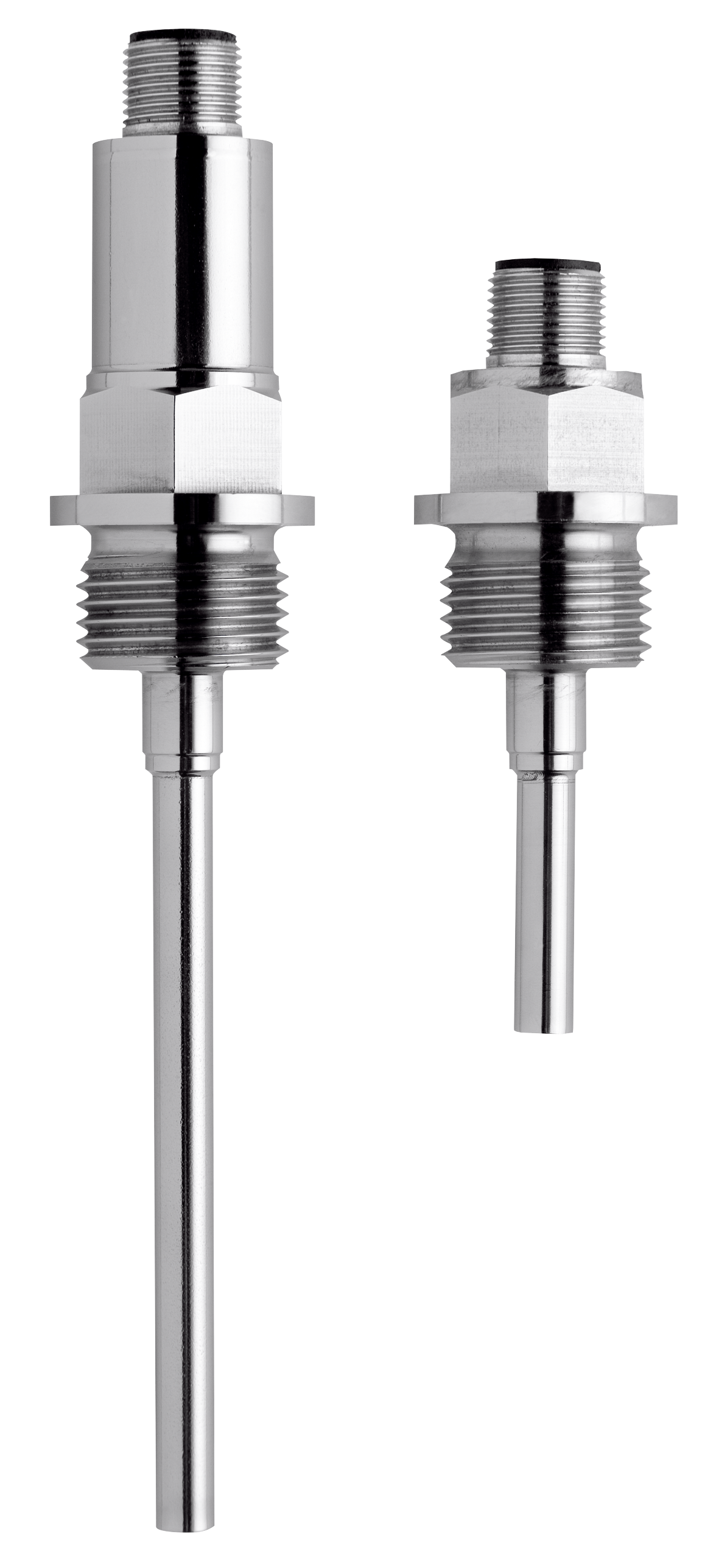

JUMO Einschraub-Widerstandsthermometer ohne Messumformer, Anschluss M12 x 1-Maschinenstecker

Artikelnummer: 802032

Produktinformationen "JUMO Einschraub-Widerstandsthermometer ohne Messumformer, Anschluss M12 x 1-Maschinenstecker "

JUMO Dtrans T100 Einschraub-Widerstandsthermometer ohne Messumformer, Anschluss M12 x 1-Maschinenstecker

Typ: 902815/10-380-1011-1-6-100-104-24/000

  • Messbereich von -50 bis + 200 °C
  • 1x Pt100 in Vierleiterschaltung
  • Toleranzklasse: Klasse B (Standard)
  • Schutzrohrdurchmesser: 6 mm
  • Einbaulänge: 100 mm
  • Prozessanschluss: Verschraubung G1/2
  • Schutzrohrwerkstoff: Edelstahl 316 L (Wst.-Nr. 1.4404/1.4435)
  • EU- und China RoHS-konform
  • Typenzusatz: ohne
  • M12 x 1-Streckverbindung; Schutzart IP67 nach DIN EN 60529 mit aufgestecktem Maschinenstecker
  • USB-Schnittstelle zur Konfiguration mit Setup-Programm

Das Einschraub-Widerstandsthermometer in kompakter Bauweise besteht aus einem Schutzrohr mit eingebautem Temperatursensor, einem Prozessanschluss und ein Gehäuse für die Messformer-Elektronik. Der programmierbare Zweidraht-Messumformer bietet eine robuste Lösung für die genaue Erfassung von Temperaturen in einem Temperaturmessbereich von -50 bis + 150°C, mit Halsrohr bis 260°C und ist somit vielseitig einsetzbar. Das Gerät verfügt über eine USB-Schnittstelle, die eine einfache Konfiguration über ein Setup-Programm ermöglicht. Mit Hilfe dieses Programms können Parameter wie Messbereich, Feinabgleich und Messkreisüberwachung angepasst werden, um den Anforderungen verschiedener Anwendungen gerecht zu werden.

Das Ausgangssignal 4 bis 20 mA oder reversiert 20 bis 4 mA steht linearisiert (temperaturlinear) zur Verfügung. Das Gerät ist für den industriellen Einsatz bestimmt und entspricht den Europanormen zur Gewährleistung der elektromagnetischen Verträglichkeit (EMV).

Maße

Breite 5,2 cm
Höhe 3,2 cm
Länge 27 cm

Gewicht

Gewicht 100 g

Weitere Eigenschaften

Einbaulänge in mm 100 mm
Messeinsatz 1x Pt 100 Vierleiterschaltung
Prozessanschluss Verschraubung G 1/2
Temperaturbereich -50°C ... +200°C
Ursprungsland DE
Zolltarifnummer 90251900
Technische Daten:

Elektrischer Anschluss:

Maschinenstecker M12 × 1, 4-polig nach IEC 60947-5-2

Prozessanschlüsse:

Verschraubung G 3/8"

Verschraubung G 1/2"

Verschraubung G 1/2" mit CIP-gerechtem Dichtkonus

Verschraubung G 1/2" mit CIP-gerechtem PEEK-Dichtkonus Kegelstutzen mit Überwurfmutter (Milchrohrverschraubung) Klemmstutzen (Clamp) DIN 32676

Kugeleinschweißmuffe mit Klemmverschraubung

Einschweißmuffe mit CIP-gerechtem Dichtkonus

VARIVENT®a-Anschlüsse*

Kugeleinschweißhülse JUMO PEKA – Hygienischer Prozessanschluss

Schutzrohre:

Edelstahl 316 L, Wst.-Nr. 1.4404/1.4435 Edelstahl 316 Ti, Wst.-Nr. 1.4571 (auf Anfrage)

Schutzart:

IP67 nach DIN EN 60529 mit aufgesteckem Maschinenstecker

Ansprechzeiten

Schutzrohr Standard t0,5 = 5 s; t0,9 = 12 s; in Wasser 0,4 m/s

Schutzrohr abgesetzt t0,5 = 2 s; t0,9 = 5 s; in Wasser 0,4 m/s

Schutzrohr Standard t0,5 = 40 s; t0,9 = 110 s; in Luft 3,0 m/s

Schutzrohr abgesetzt t0,5 = 21 s; t0,9 = 70 s; in Luft 3,0 m/s Frontbündiger Sensor PA 387 t0,5 = 140 s; t0,9 = 380 s; in Luft 3,0 m/s Frontbündiger Sensor PA 388 t0,5 = 0,7 s; t0,9 = 6 s; in Wasser 0,4 m/s
