Produktinformationen "JUMO Raum-Widerstandsthermometer Schutzart IP20"

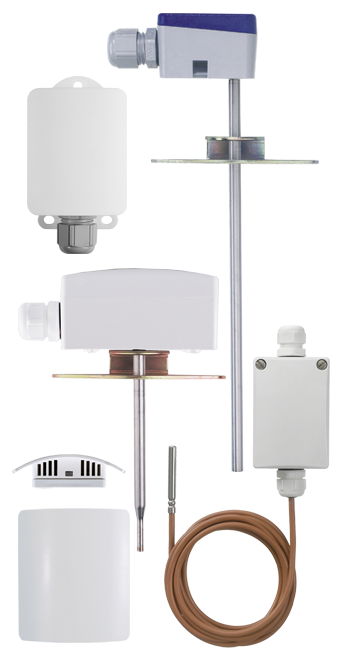

Raum-, Außen- und Kanal-Widerstandsthermometer
Typ: 902520/10-803-1003-1/333,(0..40°C)
- Messbereich von 0 bis +40°C (Messbereich nur in Verbindung mit Messumformer)
- Messeinsatz 1x Temperatursensor Pt100 in Zweileiterschaltung
- Messumformer: 1x Messumformer analog, Ausgang 0 bis 10 V (nur in Verbindung mit 1x Pt100 zl) (0-40°C)
- Schutzart IP20
- Geeignet für den Einsatz in der Klimatechnik
Raum-, Außen- und Kanal-Widerstandsthermometer sind für die Klimatechnik konzipiert und finden hauptsächlich Anwendung zur Temperaturmessung in Räumen, Luftkanälen und im Freien.
Verschiedene Geräteausführungen aus Kunststoff mit diversen Schutzarten stehen für die jeweilige Messaufgabe zur Verfügung.
Standardmäßig ist ein Pt100-Temperatursensor nach DIN EN 60751 Klasse B in Zweileiterschaltung verbaut, jedoch sind auch Varianten mit Pt500, Pt1000, Ni1000 sowie verschiedene NTC-Sensoren möglich. Die Anschlussklemmen ermöglichen optional eine Weiterführung in Drei- und Vierleiterschaltung. Zusätzlich kann ein integrierter Messumformer als Option gewählt werden.
Maße
Breite | 10 cm |
---|---|
Höhe | 3 cm |
Länge | 16 cm |
Gewicht
Gewicht | 55 g |
---|
Weitere Eigenschaften
Messeinsatz | 1x Pt 100 Zweileiterschaltung |
---|---|
Messumformer | Messumformer analog Ausgang 0-10 V |
Temperaturbereich | 0°C ... +40°C |
Toleranz / Klasse | Klasse B |
Ursprungsland | DE |
Zolltarifnummer | 90251900 |
Anschlussgehäuse |
Kunststoffgehäuse PC (Grundtyp 902520/11, Werkstoff PP), Schutzart IP20 bis IP65, Grundtyp 902524/25 Schutzart IP54 und IP65 |
Schutzrohr |
Edelstahl 1.4571; Ø 6 mm |
Messeinsatz |
Pt100-Temperatursensor, DIN EN 60751, Klasse B, Zweileiterschaltung Pt1000-Temperatursensor, DIN EN 60751, Klasse B, Zweileiterschaltung, weitere siehe Bestellangaben |
Messumformer |
analoger Messumformer, Ausgangssignal 4 bis 20 mA oder 0 bis 10 V |
Ausgang 4 bis 20 mA |
Ausgang 0 bis 10 V |
|
Eingang Messeingang Sensorstrom Messrate |
Pt100 (DIN EN 60751) £ 0,5 mA Dauermessung, da analoger Signalpfad |
Pt100 (DIN EN 60751) £ 0,5 mA Dauermessung, da analoger Signalpfad |
Messkreisüberwachung Messbereichsunterschreitung Messbereichsüberschreitung
Fühlerkurzschluss Fühler- und Leitungsbruch |
abfallend bis £ 3,6 mA ansteigend auf ³ 22 bis < 28 mA (typisch 24 mA) £ 3,6 mA ³ 22 bis < 28 mA (typisch 24 mA) |
0 V ansteigend auf ³ 11 bis < 14 V (typisch 12 V) 0 V ³ 11 bis < 14 V (typisch 12 V) |
Ausgang |
||
Ausgangssignal |
eingeprägter Gleichstrom 4 bis 20 mA |
Gleichspannung 0 bis 10 V |
Übertragungsverhalten |
temperaturlinear |
temperaturlinear |
Übertragungsgenauigkeit |
£ ± 0,1 % |
£ ± 0,2 % |
Dämpfung der Restwelligkeit |
37 dB |
40 dB |
einer Spannungsversorgung 24 V, |
||
Amplitude 10 V/50 Hz, Bürde 470 W/Last 10 MW |
||
Bürde (Rb) |
Rb = (Ub - 7,5 V) ÷ 22 mA |
- |
Bürdeneinfluss |
£ ± 0,02 %/100 Wa |
- |
Last/Lasteinfluss |
- |
³ 10 kW/£ ± 0,1 % |
Einstellzeit bei Temperaturänderung |
£ 10 ms |
£ 10 ms |
Abgleichbedingungen |
DC 24 V/ca. 22 °C |
DC 24 V/ca. 22 °C |
Abgleichgenauigkeit |
£ ± 0,2 %a,b oder £ ± 0,2 K |
£ ± 0,2 %a,b oder £ ± 0,2 K |
Gesamtgenauigkeit Sensor/Abgleich |
± 0,4 K (typisch) bei 20 °C/24 V |
± 0,4 K (typisch) bei 20 °C/24 V |
Spannungsversorgung |
Spannungsversorgung |
|
Spannungsversorgung Spannungsversorgung (Ub) Verpolungsschutz Spannungsversorgungseinfluss |
DC 7,5 bis 30 V ja £ ± 0,01 %/V Abweichung von 24 Va |
DC 15 bis 30 V ja £ ± 0,01 %/V Abweichung von 24 Va |
Umwelteinflüsse |
||
Betriebstemperaturbereich |
-40 bis + 85 °C |
-40 bis + 85 °C |
Lagertemperaturbereich |
-40 bis +100 °C |
-40 bis +100 °C |
Temperatureinfluss |
£ ± 0,01 %/K Abweichung von 22 °Ca |
£ ± 0,01 %/K Abweichung von 22 °Ca |
Klimafestigkeit ähnlich DIN EN 60654 Klasse C1 |
relative Feuchte £ 95 % im Jahresmittel ohne Betauung |
relative Feuchte £ 95 % im Jahresmittel ohne Betauung |
EMV Störaussendung/-festigkeit |
EN 61326 Klasse B, Industrieanforderungen |
EN 61326 Klasse B, Industrieanforderungen |
