JUMO Wand-Widerstandsthermometer mit abgesetztem Schutzrohr Schutzart IP65

Artikelnummer: 802079

86,70 €*

Bitte melden Sie sich an, um Ihre Konditionen zu erhalten.

Preise exkl. MwSt. zzgl. Versandkosten.

Brutto-Preise anzeigen
(inkl. MwSt.)

Sofort verfügbar, Lieferzeit:

Ausführung

Einsatztemperatur / Anschlussleitung: -30 ... +60 °C (Messbereich nur in Verbindung mit Messumformer), Messeinsatz: 1 x Temperatursensor Pt 100 in Zweileiterschaltung, 1x Messumformer analog, Ausgang 0 bis 10 V

Einsatztemperatur / Anschlussleitung: -30 ... +90 °C, Messeinsatz: 1 x Temperatursensor Pt 100 in Zweileiterschaltung

Einsatztemperatur / Anschlussleitung: -30 ... +90 °C, Messeinsatz: 1 x Temperatursensor Pt 1000 in Zweileiterschaltung

Einsatztemperatur / Anschlussleitung: -40 ... +80 °C (Messbereich nur in Verbindung mit Messumformer), Messeinsatz: 1 x Temperatursensor Pt 100 in Zweileiterschaltung, 1x Messumformer analog, Ausgang 0 bis 10 V

Artikelnummer: 802079

EAN: 4068823016444

Angebot als PDF
Anmelden für adressiertes Angebot Die eingegebene Stückzahl wird bei der Erstellung des Angebots berücksichtigt.

Produktinformationen "JUMO Wand-Widerstandsthermometer mit abgesetztem Schutzrohr Schutzart IP65"

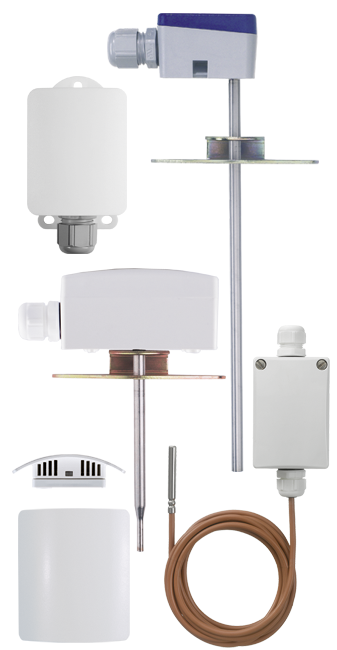

Raum-, Außen- und Kanal-Widerstandsthermometer

Typ: 902520/23-573-1005-1/000

Messbereich von -30 bis +90°C
Messeinsatz 1x Temperatursensor Pt1000 in Zweileiterschaltung
Messumformer: ohne
Schutzart IP65
Geeignet für den Einsatz in der Klimatechnik

Raum-, Außen- und Kanal-Widerstandsthermometer sind für die Klimatechnik konzipiert und finden hauptsächlich Anwendung zur Temperaturmessung in Räumen, Luftkanälen und im Freien.

Verschiedene Geräteausführungen aus Kunststoff mit diversen Schutzarten stehen für die jeweilige Messaufgabe zur Verfügung.

Standardmäßig ist ein Pt100-Temperatursensor nach DIN EN 60751 Klasse B in Zweileiterschaltung verbaut, jedoch sind auch Varianten mit Pt500, Pt1000, Ni1000 sowie verschiedene NTC-Sensoren möglich. Die Anschlussklemmen ermöglichen optional eine Weiterführung in Drei- und Vierleiterschaltung. Zusätzlich kann ein integrierter Messumformer als Option gewählt werden

Maße

Breite	10 cm
Höhe	7 cm
Länge	5,2 cm

Gewicht

Gewicht	90 g

Weitere Eigenschaften

Messeinsatz	1x Pt 1000 Zweileiterschaltung
Temperaturbereich	-30°C ... +90°C
Toleranz / Klasse	Klasse B
Ursprungsland	DE
Zolltarifnummer	90251900

Downloads:

JUMO Raum-, Au%C3%9Fen-, und Kanal-Widerstandsthermometer 902520.pdf

Technische Daten:

Anschlussgehäuse	Kunststoffgehäuse PC (Grundtyp 902520/11, Werkstoff PP), Schutzart IP20 bis IP65, Grundtyp 902524/25 Schutzart IP54 und IP65
Schutzrohr	Edelstahl 1.4571; Ø 6 mm
Messeinsatz	Pt100-Temperatursensor, DIN EN 60751, Klasse B, Zweileiterschaltung Pt1000-Temperatursensor, DIN EN 60751, Klasse B, Zweileiterschaltung, weitere siehe Bestellangaben
Messumformer	analoger Messumformer, Ausgangssignal 4 bis 20 mA oder 0 bis 10 V

Messumformer

	Ausgang 4 bis 20 mA	Ausgang 0 bis 10 V
Eingang Messeingang Sensorstrom Messrate	Pt100 (DIN EN 60751) £ 0,5 mA Dauermessung, da analoger Signalpfad	Pt100 (DIN EN 60751) £ 0,5 mA Dauermessung, da analoger Signalpfad
Messkreisüberwachung Messbereichsunterschreitung Messbereichsüberschreitung Fühlerkurzschluss Fühler- und Leitungsbruch	abfallend bis £ 3,6 mA ansteigend auf ³ 22 bis < 28 mA (typisch 24 mA) £ 3,6 mA ³ 22 bis < 28 mA (typisch 24 mA)	0 V ansteigend auf ³ 11 bis < 14 V (typisch 12 V) 0 V ³ 11 bis < 14 V (typisch 12 V)
Ausgang
Ausgangssignal	eingeprägter Gleichstrom 4 bis 20 mA	Gleichspannung 0 bis 10 V
Übertragungsverhalten	temperaturlinear	temperaturlinear
Übertragungsgenauigkeit	£ ± 0,1 %	£ ± 0,2 %
Dämpfung der Restwelligkeit	37 dB	40 dB
einer Spannungsversorgung 24 V,
Amplitude 10 V/50 Hz, Bürde 470 W/Last 10 MW
Bürde (Rb)	Rb = (Ub - 7,5 V) ÷ 22 mA	-
Bürdeneinfluss	£ ± 0,02 %/100 W^a	-
Last/Lasteinfluss	-	³ 10 kW/£ ± 0,1 %
Einstellzeit bei Temperaturänderung	£ 10 ms	£ 10 ms
Abgleichbedingungen	DC 24 V/ca. 22 °C	DC 24 V/ca. 22 °C
Abgleichgenauigkeit	£ ± 0,2 %^a,b oder £ ± 0,2 K	£ ± 0,2 %^a,b oder £ ± 0,2 K
Gesamtgenauigkeit Sensor/Abgleich	± 0,4 K (typisch) bei 20 °C/24 V	± 0,4 K (typisch) bei 20 °C/24 V
	Spannungsversorgung	Spannungsversorgung
Spannungsversorgung Spannungsversorgung (Ub) Verpolungsschutz Spannungsversorgungseinfluss	DC 7,5 bis 30 V ja £ ± 0,01 %/V Abweichung von 24 V^a	DC 15 bis 30 V ja £ ± 0,01 %/V Abweichung von 24 V^a
Umwelteinflüsse
Betriebstemperaturbereich	-40 bis + 85 °C	-40 bis + 85 °C
Lagertemperaturbereich	-40 bis +100 °C	-40 bis +100 °C
Temperatureinfluss	£ ± 0,01 %/K Abweichung von 22 °C^a	£ ± 0,01 %/K Abweichung von 22 °C^a
Klimafestigkeit ähnlich DIN EN 60654 Klasse C1	relative Feuchte £ 95 % im Jahresmittel ohne Betauung	relative Feuchte £ 95 % im Jahresmittel ohne Betauung
EMV Störaussendung/-festigkeit	EN 61326 Klasse B, Industrieanforderungen	EN 61326 Klasse B, Industrieanforderungen
