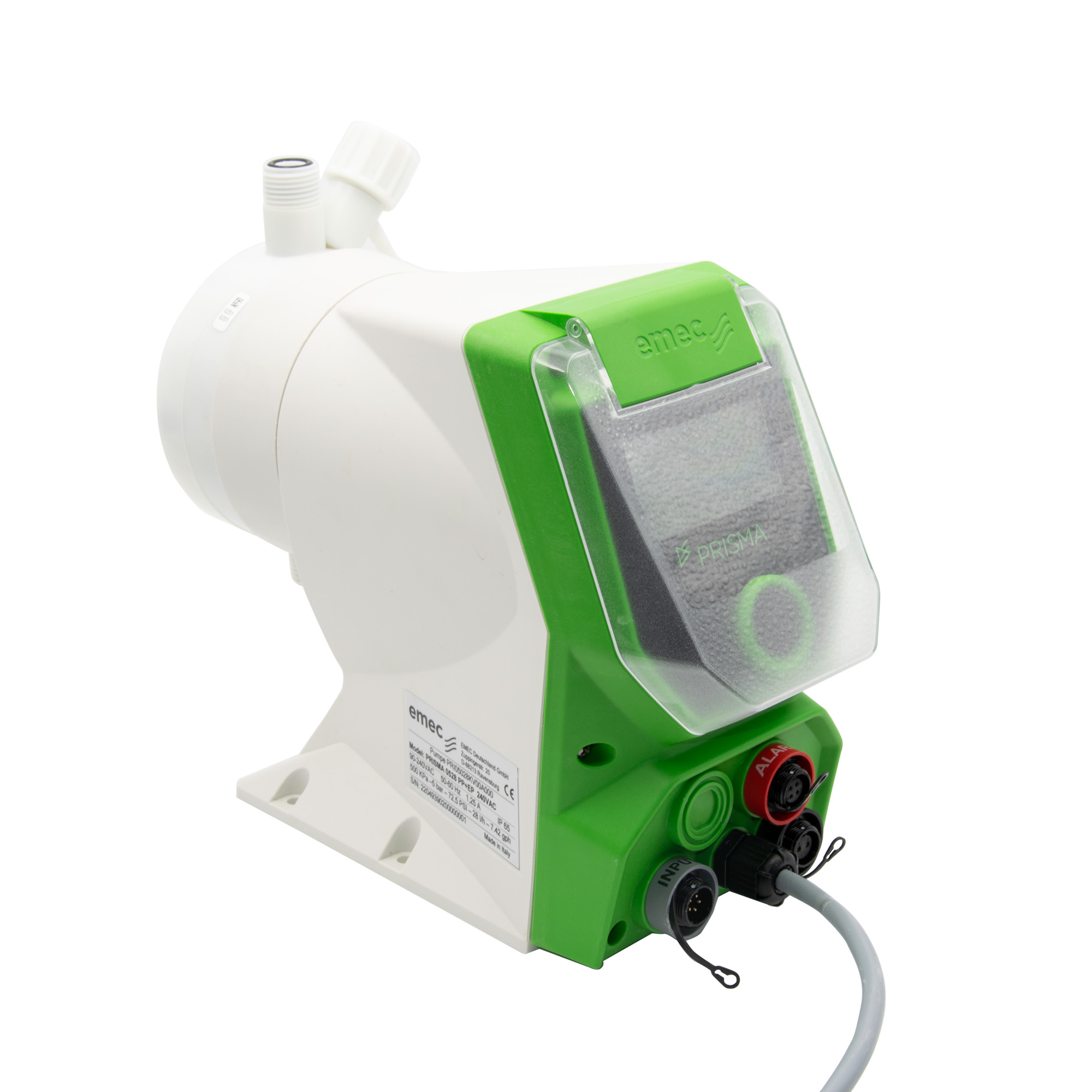

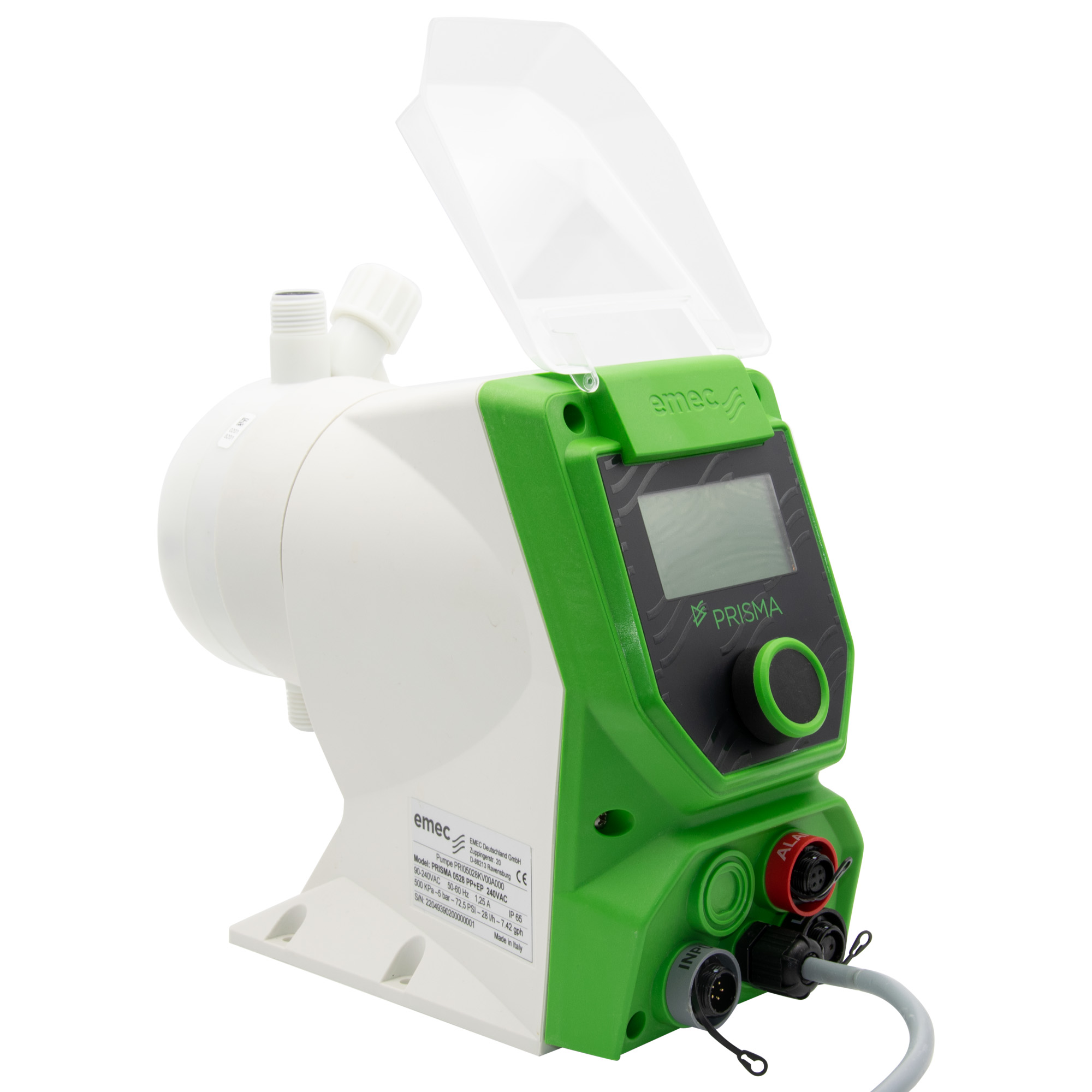

emec PRISMA Schrittmotor Dosierpumpe
Artikelnummer: 896786
1.242,00 €*
Bitte melden Sie sich an, um Ihre Konditionen zu erhalten.
Versandfertig in 42 Tagen, Lieferzeit 1-2 Tage
Artikelnummer:
896786
EAN:
4068823017663
Menüführung:
Deutsch / Englisch
Unser Kommentar:
Eine genaue Erläuterung der Betriebsmodi finden Sie in der Bedienungsanleitung im Downloadbereich, in welchem sich auch das Produktdatenblatt befindet. Beide Dokumente erreichen Sie bequem über den Link unter dem Produkttext.
Angebot als PDF
Anmelden für adressiertes Angebot Die eingegebene Stückzahl wird bei der Erstellung des Angebots berücksichtigt.
Anmelden für adressiertes Angebot Die eingegebene Stückzahl wird bei der Erstellung des Angebots berücksichtigt.
Produktinformationen "emec PRISMA Schrittmotor Dosierpumpe"
Langsamer Modus:
Mit der exklusiven SLOW MODE-Funktion der PRISMA-Dosierpumpen, kann die Hubgeschwindigkeit während des Ansaugzyklus von 100% auf 1% reduziert werden. Diese Funktion erleichtert die Anpassung der Pumpe an das Dosiermedium und erhöht die Zuverlässigkeit und Entlüftung von hochviskosen Dosiermedien.

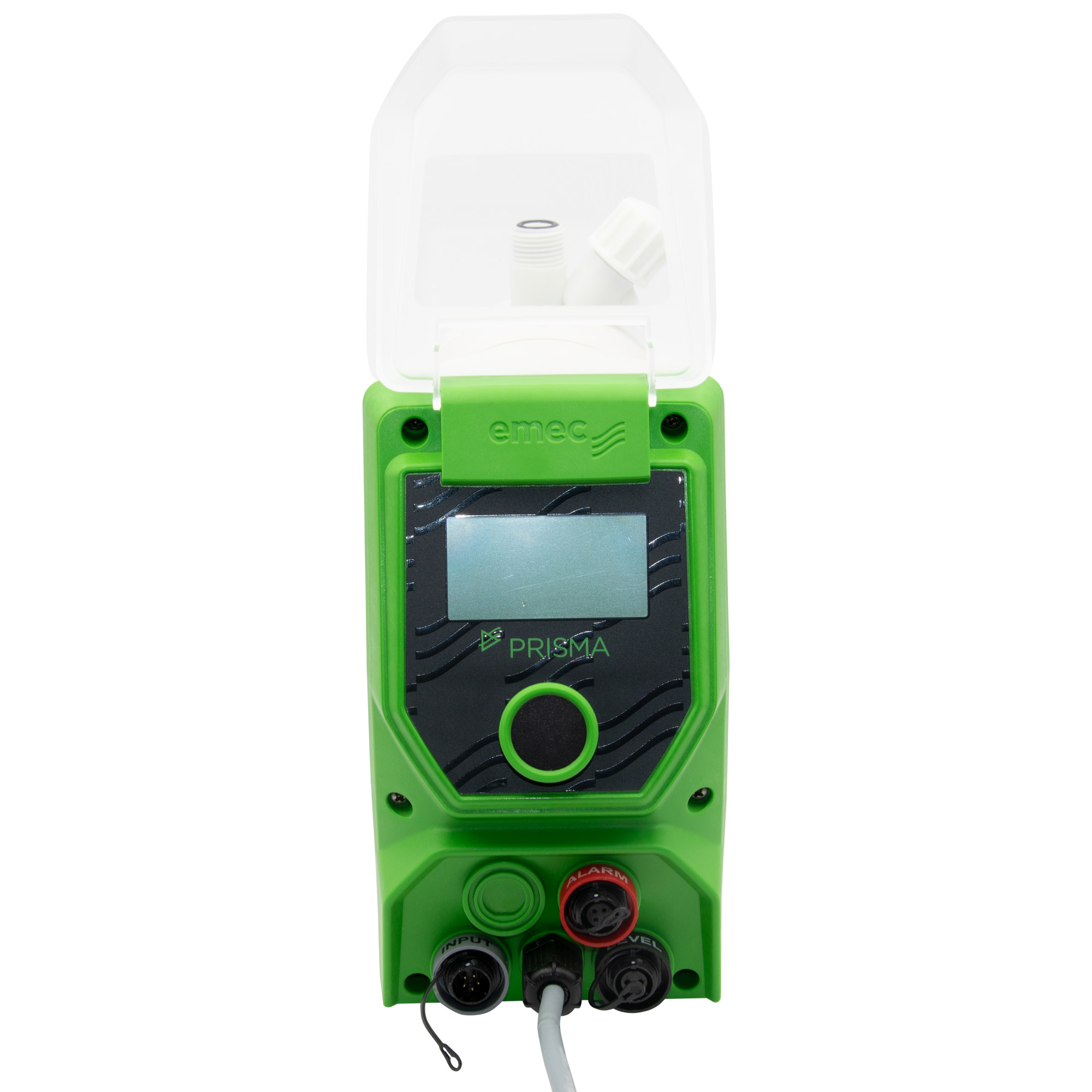

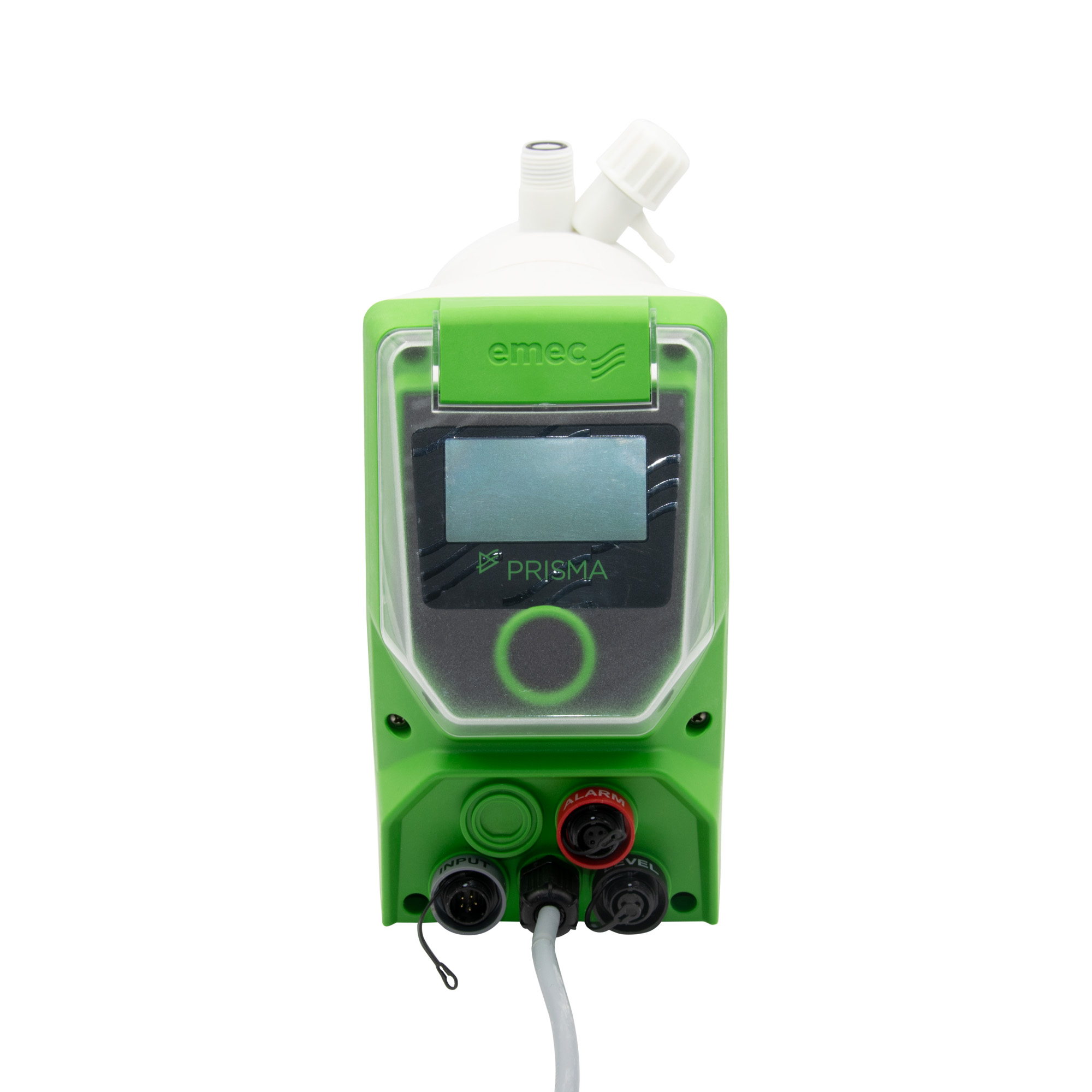

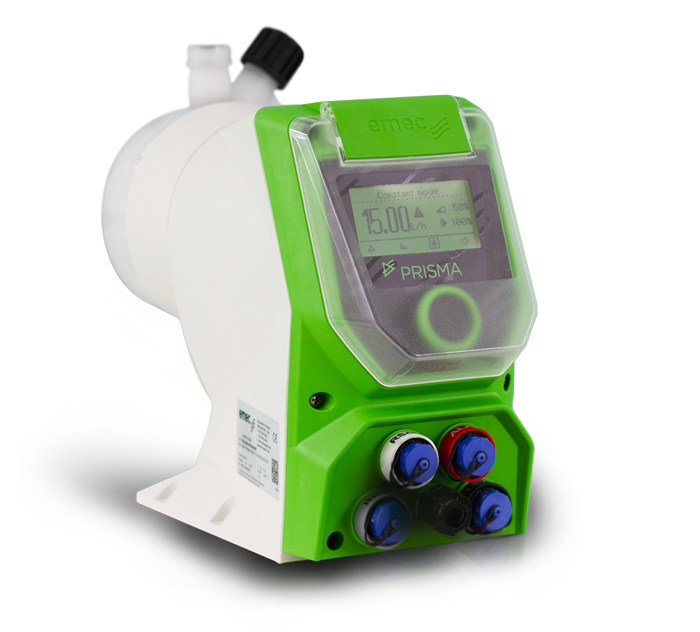

Farbdisplay und Steuerung:
Die PRISMA-Dosierpumpe ist mit einem Drehknopf zur schnellen und einfachen Menüführung sowie mit einem großen Display zur komfortablen Einstellung der Betriebsparameter und Überwachung der Pumpenfunktionen ausgestattet.
Die intelligente Multifunktionssoftware ermöglicht es dem Bediener, die für die jeweilige Anwendung erforderliche Dosierung präzise einzustellen. So können Sie den gewünschten Wert eingeben und direkt in ml/h oder l/h über das Grafikdisplay ablesen. Alle Betriebsarten werden durch selbsterklärende Symbole übersichtlich und einfach dargestellt.
Betriebsart:
- Konstant
- Proportionalregelung durch externen Eingang, Betriebsart mg/l (ppm)
- Proportionalregelung durch externen Eingang, Betriebsart Prozent (%)
- Start-Pause
- Wöchentlicher Timer
- Externer Eingang (Start und/oder Pause)
Turndown-Funktion:
Die schrittmotorbetriebenen Pumpen von Prisma bieten die genaueste Kontrolle über die Hubgeschwindigkeit und bieten ein hervorragendes Turndown-Verhältnis von bis zu 4800:1. bedeutet, dass Prisma den Dosiervorgang in maximal 4800 Schritte aufteilen kann aufteilen, um eine möglichst homogene und präzise Verteilung des Produkts zu gewährleisten je nach gewünschter Anwendung zu dosieren. Darüber hinaus bietet die CC per Puls Funktion eine zusätzliche Dosiergenauigkeit.
Eingänge:
- Multifunktionseingang
- Füllstand (mit Voralarm)
- Impulssender Wasserzähler (PPM-Modus, %, mlq, mA, V, Impuls)
- Standby
- Externer Kontakt (spannungsfrei)
Ausgang:
Alarm (gemeinsam für alle Alarme)
Schnittstelle:
- RS485 / Modbus RTU (optional)
- Bluetooth für Fernsteuerung (optional auf Anfrage)
Hydraulikteile:
- PVDF
- PP
- rostfreier Stahl (AISI 316)
- Acrylglas (PMMA)
- Rückschlagventile mit Doppelkugel
- O-Ringe aus FKM B, EPDM, Nitril, PTFE
Membrane:
PTFE-Membran
Im Lieferumfang erhalten:
- 1x PRISMA Dosierpumpe 90 -240 VAC, 50/60 Hz mit Netzkabel
- 1x Axial-Fußventil mit Niveauschalter/Leermelder aus PVDF oder PP, je nach gewählter Variante
- 1x Impfventil 1/2" oder 3/4" aus PVDF oder PP je nach gewählter Variante
- 1x 2m Druckschlauch aus PVDF (bei PVDF Kopf) oder PE (bei PP Kopf), 4x6mm oder 6x8mm* (je nach Ausführung, siehe technische Daten)
- 1x 2m Saugschlauch PVC transparent, 4x6mm, 6x8mm*, 8x10mm (je nach Ausführung, siehe technische Daten)
- 1x 2m Entlüftungsschlauch PVC transparent, 4x6mm

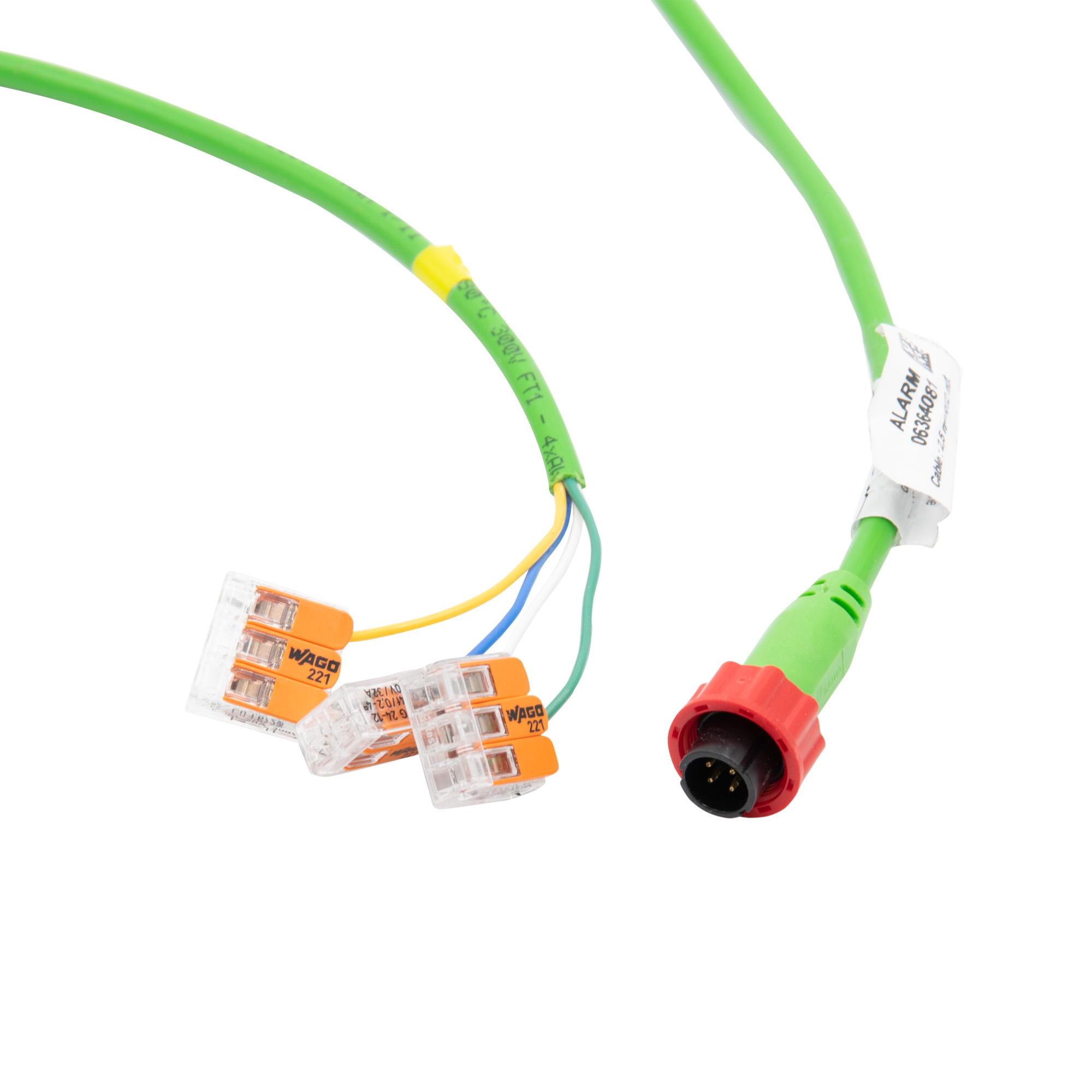

- 1x 2m 3-poliges Signalkabel für "ALARM"-Ausgang

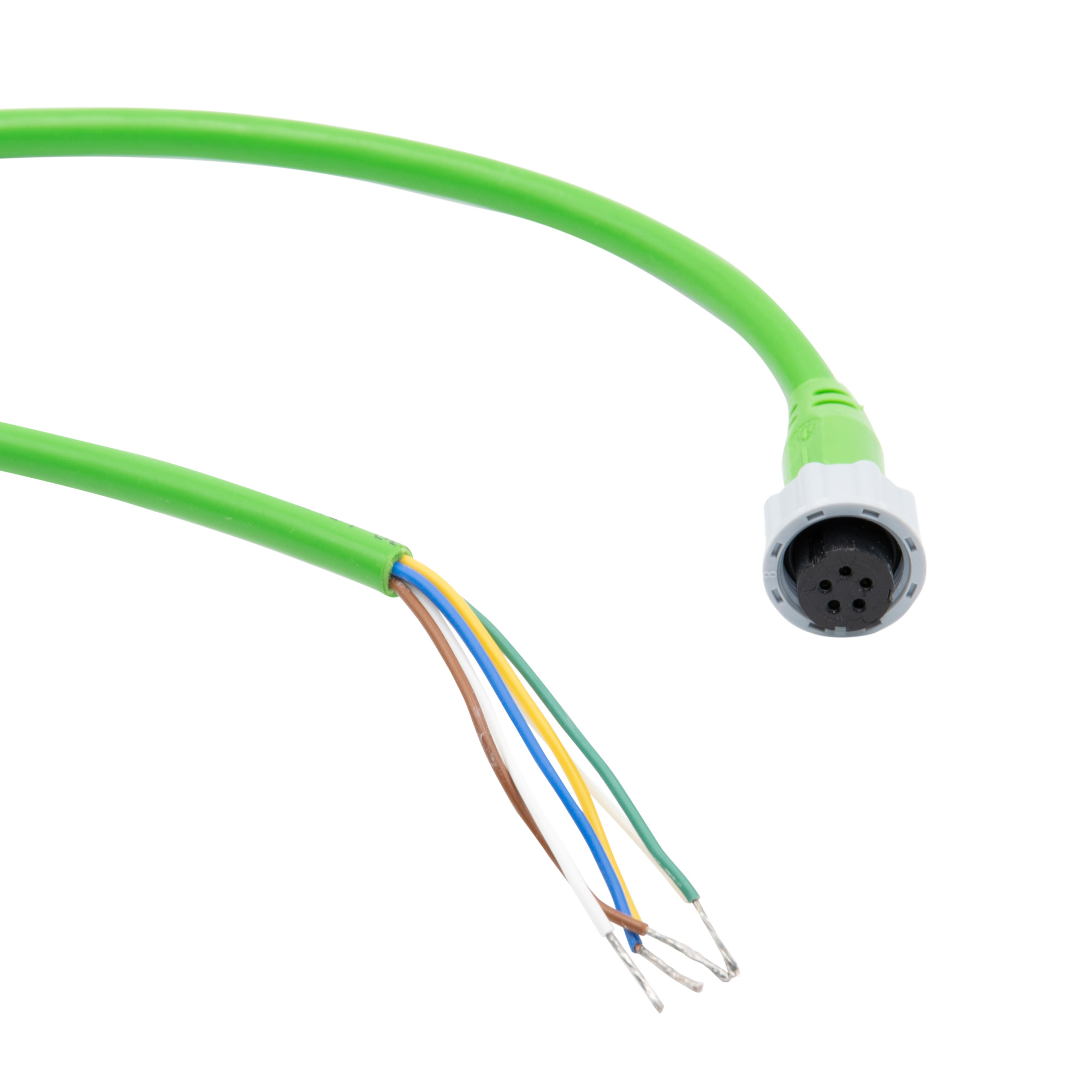

- 1x 1,5m 5-poliges Signalkabel für Universal Signaleingang "INPUT", Standby-Eingang und externer Start
- 1x Bedienungsanleitung
- 4x Dübel (6mm Durchmesser)
- 4x Schrauben, 4,5 x 40
- 1x Feinsicherung 5 x 20mm, ...AT
* Bei 6x8mm nur ein Schlauch (PE Matt) mit 4m Länge, für zwei Schläuche, einfach durchschneiden.
Die Betriebsmodi in der Übersicht
- Konstant – Die Pumpe fördert eine konstante Menge
- ml pro Impuls –Dosierung einer gleichbleibenden Menge pro Impuls
- PPM – proportionale Dosierung in ppm
- Prozent – proportionale Dosierung in Prozent
- MLQ – mengenproportionale Dosierung in MLQ
- Batch – Pumpe zum Füllen eines Behälters einsetzen
- Volt – Pumpe mit 0-10V Signal proportional steuern
- mA – Pumpe mit 0/4-20mA Signal proportional steuern
- Impuls – Pumpe über Impulssignal proportional steuern.
- Pause-Laufen – Stoßdosierung zeitgesteuert einstellen
Maße
| Breite | 28 cm |
|---|---|
| Höhe | 22 cm |
| Länge | 32 cm |
Gewicht
| Gewicht | 4,57 kg |
|---|
Weitere Eigenschaften
| Ursprungsland | IT |
|---|---|
| Zolltarifnummer | 84135040 |
Technische Daten
| Modell | 2001 | 2502 | 2005 | 1013 | 0720 | 0528 | 0450 | 0280 | 0370 | 167,5 |
|---|---|---|---|---|---|---|---|---|---|---|
| Durchfluss l/h (GPH) | 1 (0.2) | 2 (0.5) | 5 (1.3) | 13 (3.4) | 20 (5.2) | 28 (7.3) | 50 (13.2) | 80 (21.1) | 70 (18.4) | 7,5 (1.8) |
| Maximaler Druck bar (PSI) | 20 (290) | 25 (362) | 20 (290) | 10 (145) | 7 (101) | 5 (72) | 4 (58) | 2 (29) | 3 (43) | 16 (232) |
| Pumpenkopf (Modell) | I | L | L | M | N | N | N | N | N | L |
| Pumpenkopf (Material) | PVDF, PP, Edelstahl (AISI 316), Acrylglas (PMMA) | |||||||||
| Membrane | PTFE | |||||||||
| O-Ring | FKM B, EPDM, Nitril, PTFE | |||||||||
| Anschlüsse für Flüssigkeiten in mm | 4x6 / 4x6 | 6x8 / 6x8 | 8x12 / 8x10 | 4x6 / 4x6 | ||||||
| Pumpenkopf | 3/8" | 1/2" | 3/8" | |||||||
| Einspritzung | 1/2" | 3/4" | 1/2" | |||||||
| Turn Down-Verhältnis | 1:4800 (minimale Schritte) | |||||||||
| Slow Mode | Von 100% auf 1% | |||||||||
| Eingangsimpulse | max. 24VDC, max. 50mA | |||||||||
| Eingangsimpulse (Hall) | max. 24VDC, max. 50mA, mit zusätzlichem Ausgang ±12V | |||||||||
| Analoger Eingang | 0/4 - 20mA 0 - 10V (max. Belastung 500 Ω) |
|||||||||
| Ausgänge Alarm | Freies Kontaktrelais N.O./C/N.C. max. Belastung 250 VAC, 2A |
|||||||||
| Pegelanschluss | 12VDC, max. 50mA | |||||||||
| Schutz | IP65 Luftfeuchtigkeit 85% und T < 40 °C; 70% und T =50 °C (keine Kondensation) | |||||||||
| Pumpengehäuse | PP-Kunststoff, verstärkt mit Glasfasern | |||||||||
| Einbauklasse | || | |||||||||
| Verschmutzungsgrad | 2 | |||||||||
| Umgebungstemperatur °C | 10 to 45°C | |||||||||
| Betriebstemperatur °C | 1 to 45°C | |||||||||
| Transport- und Lagertemperatur °C | -10 to 50°C | |||||||||
| Stromversorgung | 90 - 240 VAC, 50/60 Hz | 9-36 VDC | |||||||||
| Energieverbrauch | 30W (AC/DC) | |||||||||
| Kommunikation | RS485 / Modbus RTU (optional) | |||||||||
| Hörbare Geräusche | 52,8 dB (Äquivalenter Dauerschalldruckpegel mit "A"-Bewertung) | |||||||||
| Wiederholbarkeit | ± 1% | |||||||||
| Nettogewicht | 2,7 kg (mit Pumpenkopf "N") | |||||||||
