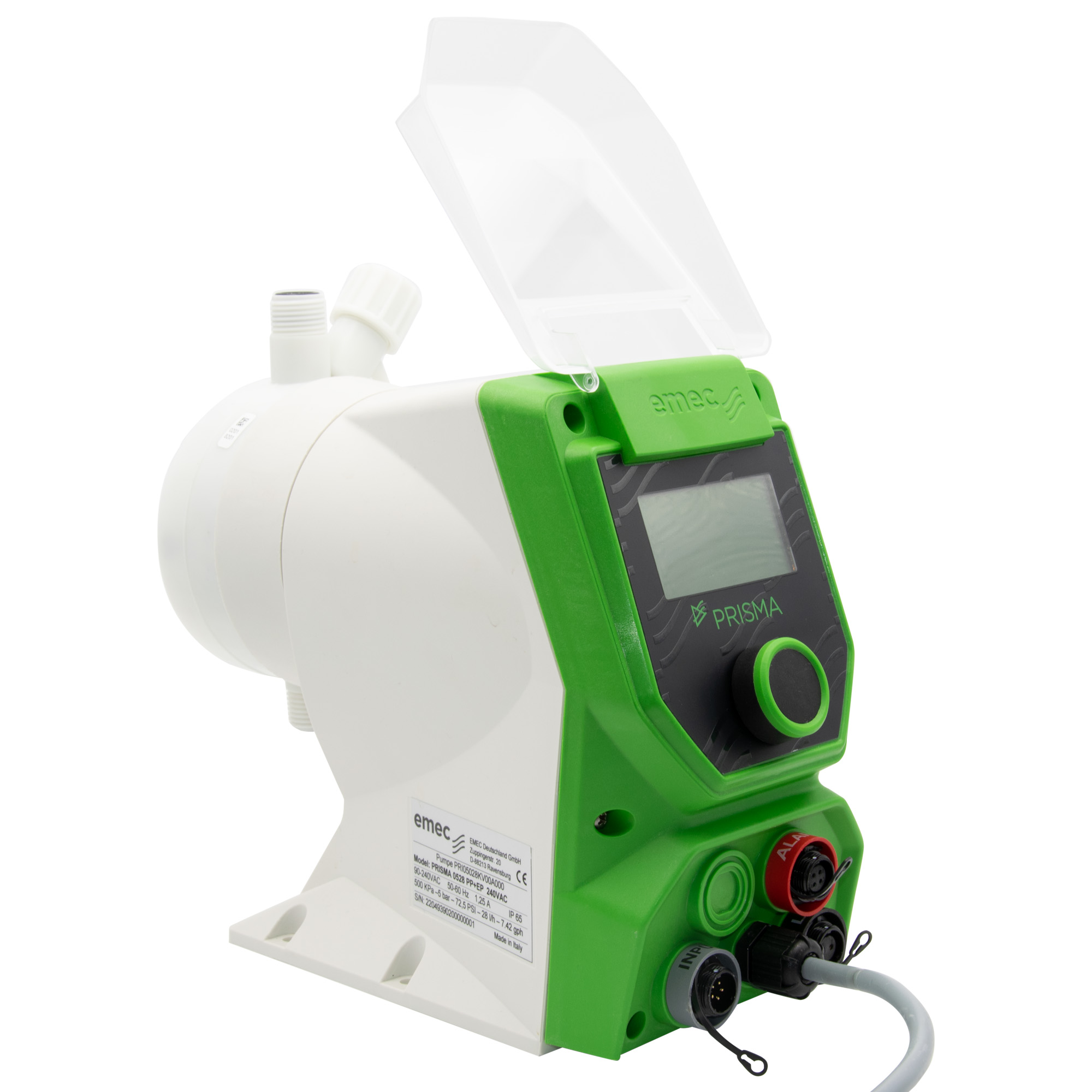

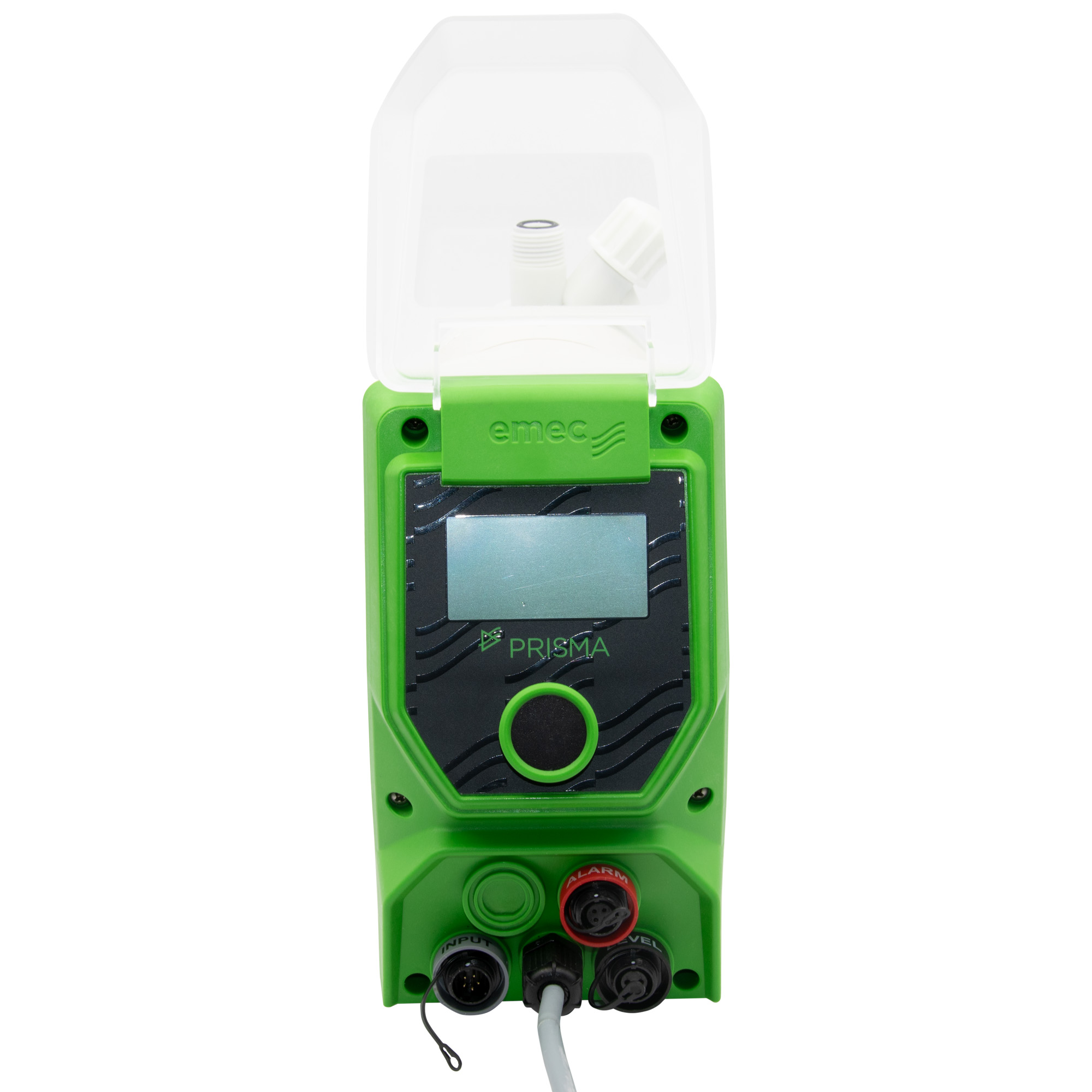

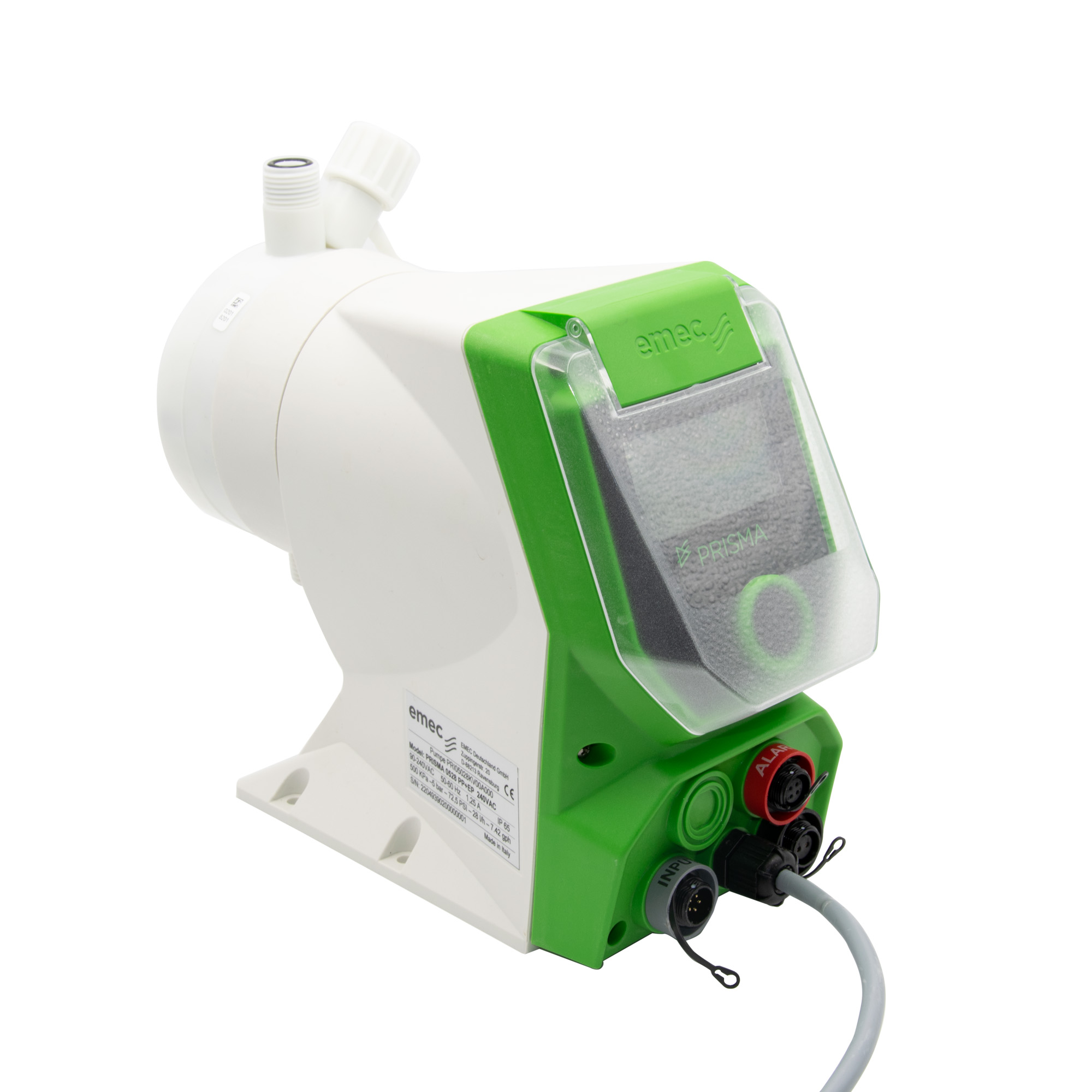

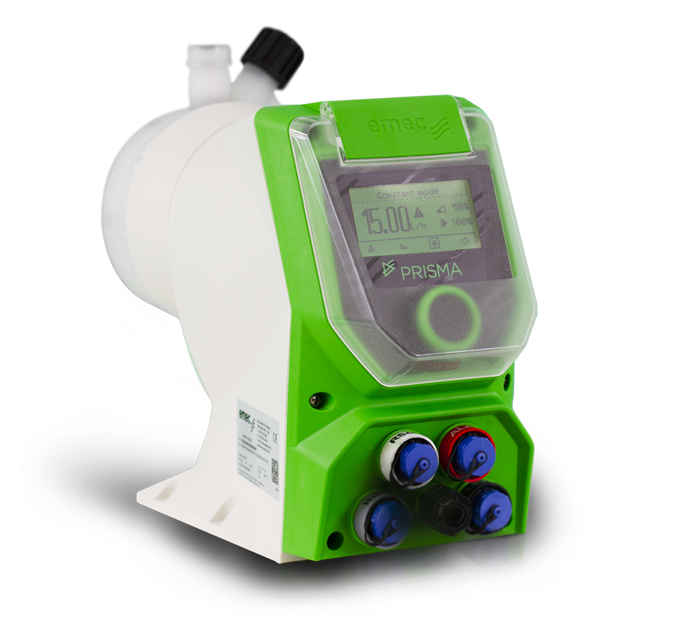

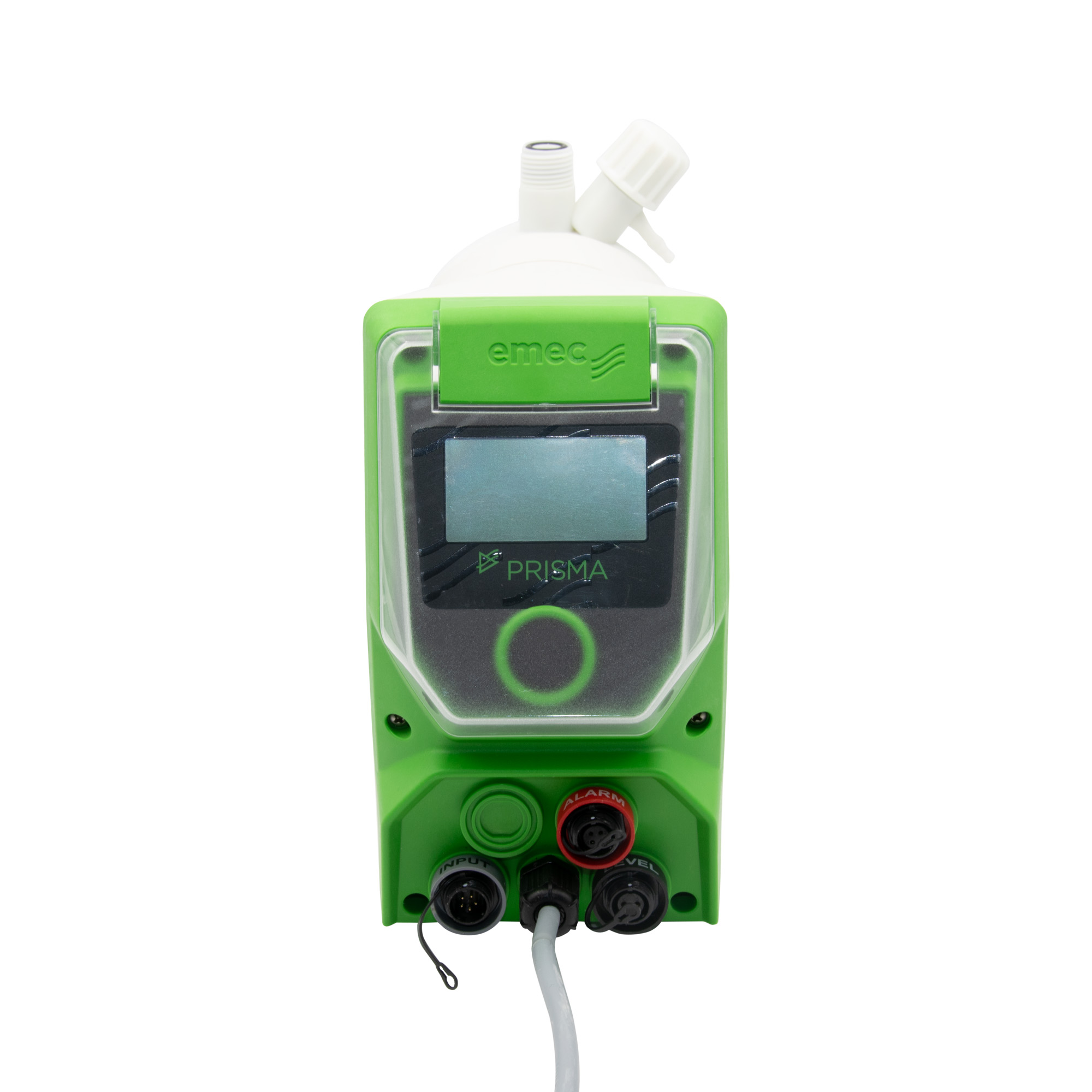

emec PRISMA Schrittmotor Dosierpumpe
Artikelnummer: 896788
1.205,00 €*
Bitte melden Sie sich an, um Ihre Konditionen zu erhalten.
Versandfertig in 42 Tagen, Lieferzeit 1-2 Tage
Artikelnummer:
896788
EAN:
4068823017700
Menüführung:
Deutsch / Englisch
Unser Kommentar:
Eine genaue Erläuterung der Betriebsmodi finden Sie in der Bedienungsanleitung im Downloadbereich, in welchem sich auch das Produktdatenblatt befindet. Beide Dokumente erreichen Sie bequem über den Link unter dem Produkttext.
Angebot als PDF
Anmelden für adressiertes Angebot Die eingegebene Stückzahl wird bei der Erstellung des Angebots berücksichtigt.
Anmelden für adressiertes Angebot Die eingegebene Stückzahl wird bei der Erstellung des Angebots berücksichtigt.
Produktinformationen "emec PRISMA Schrittmotor Dosierpumpe"
Langsamer Modus:
Mit der exklusiven SLOW MODE-Funktion der PRISMA-Dosierpumpen, kann die Hubgeschwindigkeit während des Ansaugzyklus von 100% auf 1% reduziert werden. Diese Funktion erleichtert die Anpassung der Pumpe an das Dosiermedium und erhöht die Zuverlässigkeit und Entlüftung von hochviskosen Dosiermedien.
Farbdisplay und Steuerung:
Die PRISMA-Dosierpumpe ist mit einem Drehknopf zur schnellen und einfachen Menüführung sowie mit einem großen Display zur komfortablen Einstellung der Betriebsparameter und Überwachung der Pumpenfunktionen ausgestattet.
Die intelligente Multifunktionssoftware ermöglicht es dem Bediener, die für die jeweilige Anwendung erforderliche Dosierung präzise einzustellen. So können Sie den gewünschten Wert eingeben und direkt in ml/h oder l/h über das Grafikdisplay ablesen. Alle Betriebsarten werden durch selbsterklärende Symbole übersichtlich und einfach dargestellt.
Betriebsart:
- Konstant
- Proportionalregelung durch externen Eingang, Betriebsart mg/l (ppm)
- Proportionalregelung durch externen Eingang, Betriebsart Prozent (%)
- Start-Pause
- Wöchentlicher Timer
- Externer Eingang (Start und/oder Pause)
Turndown-Funktion:
Die schrittmotorbetriebenen Pumpen von Prisma bieten die genaueste Kontrolle über die Hubgeschwindigkeit und bieten ein hervorragendes Turndown-Verhältnis von bis zu 4800:1. bedeutet, dass Prisma den Dosiervorgang in maximal 4800 Schritte aufteilen kann aufteilen, um eine möglichst homogene und präzise Verteilung des Produkts zu gewährleisten je nach gewünschter Anwendung zu dosieren. Darüber hinaus bietet die CC per Puls Funktion eine zusätzliche Dosiergenauigkeit.
Eingänge:
- Multifunktionseingang
- Füllstand (mit Voralarm)
- Impulssender Wasserzähler (PPM-Modus, %, mlq, mA, V, Impuls)
- Standby
- Externer Kontakt (spannungsfrei)
Ausgang:
Alarm (gemeinsam für alle Alarme)
Schnittstelle:
- RS485 / Modbus RTU (optional)
- Bluetooth für Fernsteuerung (optional auf Anfrage)
Hydraulikteile:
- PVDF
- PP
- rostfreier Stahl (AISI 316)
- Acrylglas (PMMA)
- Rückschlagventile mit Doppelkugel
- O-Ringe aus FKM B, EPDM, Nitril, PTFE
Membrane:
PTFE-Membran
Im Lieferumfang erhalten:
- 1x PRISMA Dosierpumpe 90 -240 VAC, 50/60 Hz mit Netzkabel
- 1x Axial-Fußventil mit Niveauschalter/Leermelder aus PVDF oder PP, je nach gewählter Variante
- 1x Impfventil 1/2" oder 3/4" aus PVDF oder PP je nach gewählter Variante
- 1x 2m Druckschlauch aus PVDF (bei PVDF Kopf) oder PE (bei PP Kopf), 4x6mm oder 6x8mm* (je nach Ausführung, siehe technische Daten)
- 1x 2m Saugschlauch PVC transparent, 4x6mm, 6x8mm*, 8x10mm (je nach Ausführung, siehe technische Daten)
- 1x 2m Entlüftungsschlauch PVC transparent, 4x6mm

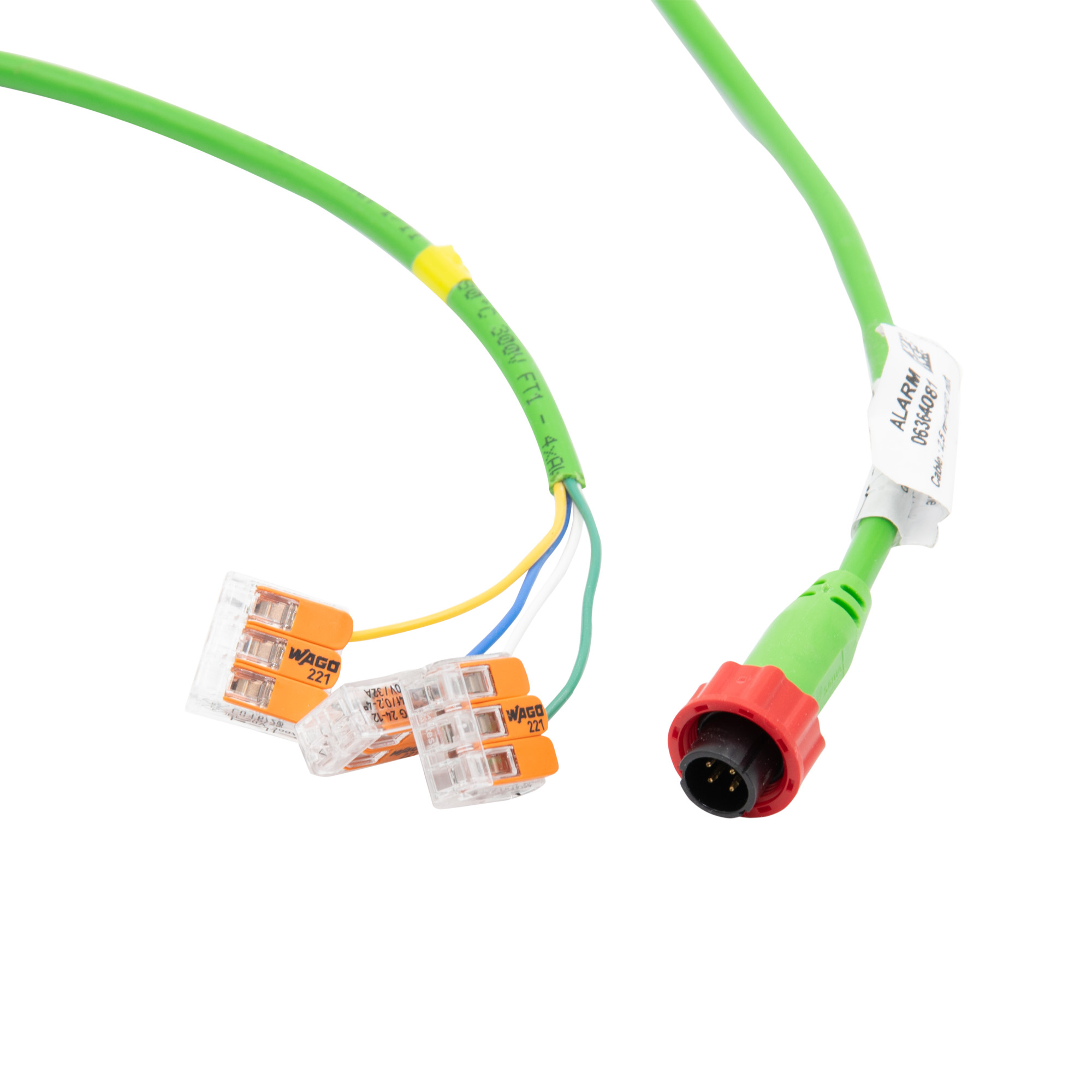

- 1x 2m 3-poliges Signalkabel für "ALARM"-Ausgang

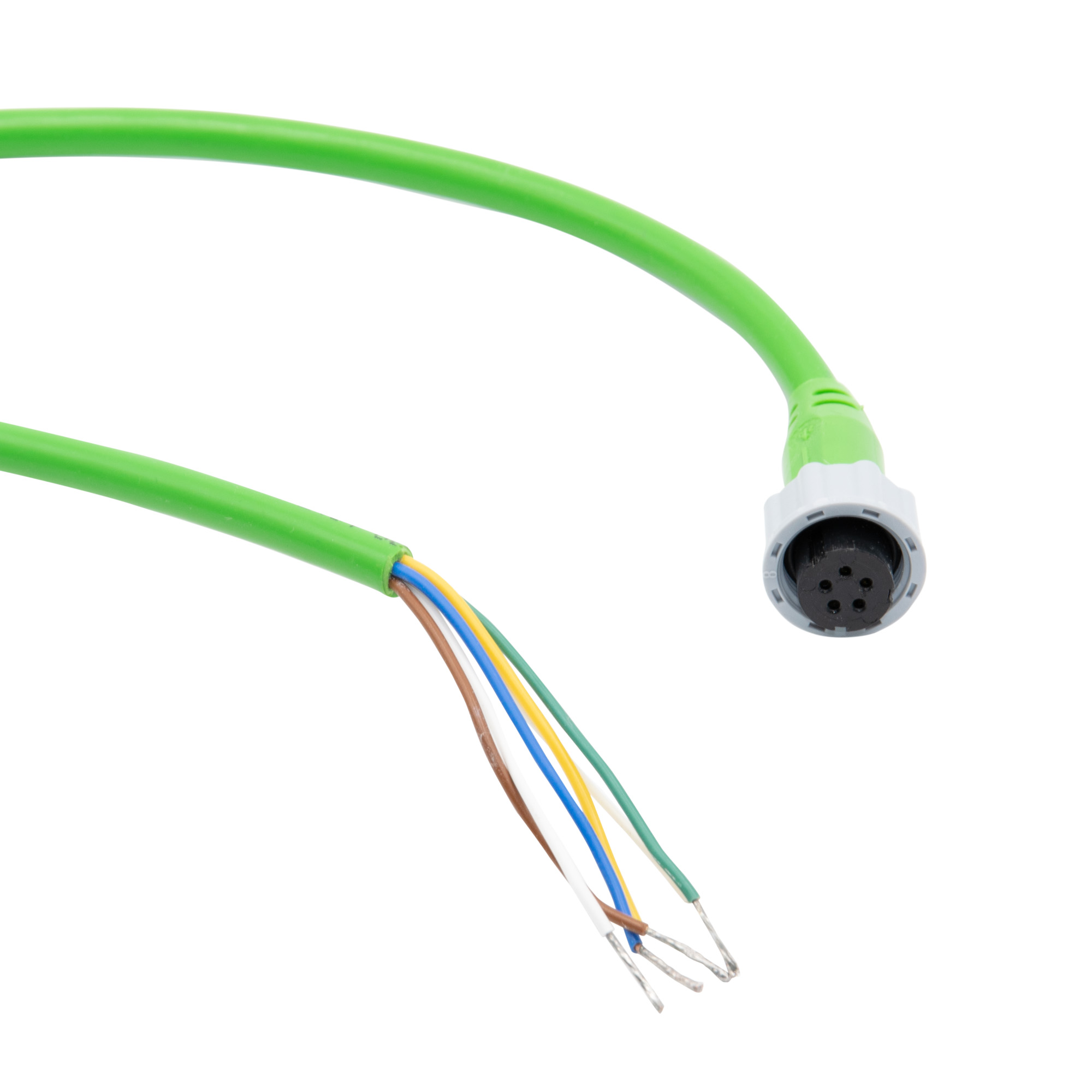

- 1x 1,5m 5-poliges Signalkabel für Universal Signaleingang "INPUT", Standby-Eingang und externer Start
- 1x Bedienungsanleitung
- 4x Dübel (6mm Durchmesser)
- 4x Schrauben, 4,5 x 40
- 1x Feinsicherung 5 x 20mm, ...AT
* Bei 6x8mm nur ein Schlauch (PE Matt) mit 4m Länge, für zwei Schläuche, einfach durchschneiden.
Die Betriebsmodi in der Übersicht
- Konstant – Die Pumpe fördert eine konstante Menge
- ml pro Impuls –Dosierung einer gleichbleibenden Menge pro Impuls
- PPM – proportionale Dosierung in ppm
- Prozent – proportionale Dosierung in Prozent
- MLQ – mengenproportionale Dosierung in MLQ
- Batch – Pumpe zum Füllen eines Behälters einsetzen
- Volt – Pumpe mit 0-10V Signal proportional steuern
- mA – Pumpe mit 0/4-20mA Signal proportional steuern
- Impuls – Pumpe über Impulssignal proportional steuern.
- Pause-Laufen – Stoßdosierung zeitgesteuert einstellen
Maße
| Breite | 28 cm |
|---|---|
| Höhe | 22 cm |
| Länge | 32 cm |
Gewicht
| Gewicht | 4,57 kg |
|---|
Weitere Eigenschaften
| Ursprungsland | IT |
|---|---|
| Zolltarifnummer | 84135040 |
Technische Daten
| Modell | 2001 | 2502 | 2005 | 1013 | 0720 | 0528 | 0450 | 0280 | 0370 | 167,5 |
|---|---|---|---|---|---|---|---|---|---|---|
| Durchfluss l/h (GPH) | 1 (0.2) | 2 (0.5) | 5 (1.3) | 13 (3.4) | 20 (5.2) | 28 (7.3) | 50 (13.2) | 80 (21.1) | 70 (18.4) | 7,5 (1.8) |
| Maximaler Druck bar (PSI) | 20 (290) | 25 (362) | 20 (290) | 10 (145) | 7 (101) | 5 (72) | 4 (58) | 2 (29) | 3 (43) | 16 (232) |
| Pumpenkopf (Modell) | I | L | L | M | N | N | N | N | N | L |
| Pumpenkopf (Material) | PVDF, PP, Edelstahl (AISI 316), Acrylglas (PMMA) | |||||||||
| Membrane | PTFE | |||||||||
| O-Ring | FKM B, EPDM, Nitril, PTFE | |||||||||
| Anschlüsse für Flüssigkeiten in mm | 4x6 / 4x6 | 6x8 / 6x8 | 8x12 / 8x10 | 4x6 / 4x6 | ||||||
| Pumpenkopf | 3/8" | 1/2" | 3/8" | |||||||
| Einspritzung | 1/2" | 3/4" | 1/2" | |||||||
| Turn Down-Verhältnis | 1:4800 (minimale Schritte) | |||||||||
| Slow Mode | Von 100% auf 1% | |||||||||
| Eingangsimpulse | max. 24VDC, max. 50mA | |||||||||
| Eingangsimpulse (Hall) | max. 24VDC, max. 50mA, mit zusätzlichem Ausgang ±12V | |||||||||
| Analoger Eingang | 0/4 - 20mA 0 - 10V (max. Belastung 500 Ω) |
|||||||||
| Ausgänge Alarm | Freies Kontaktrelais N.O./C/N.C. max. Belastung 250 VAC, 2A |
|||||||||
| Pegelanschluss | 12VDC, max. 50mA | |||||||||
| Schutz | IP65 Luftfeuchtigkeit 85% und T < 40 °C; 70% und T =50 °C (keine Kondensation) | |||||||||
| Pumpengehäuse | PP-Kunststoff, verstärkt mit Glasfasern | |||||||||
| Einbauklasse | || | |||||||||
| Verschmutzungsgrad | 2 | |||||||||
| Umgebungstemperatur °C | 10 to 45°C | |||||||||
| Betriebstemperatur °C | 1 to 45°C | |||||||||
| Transport- und Lagertemperatur °C | -10 to 50°C | |||||||||
| Stromversorgung | 90 - 240 VAC, 50/60 Hz | 9-36 VDC | |||||||||
| Energieverbrauch | 30W (AC/DC) | |||||||||
| Kommunikation | RS485 / Modbus RTU (optional) | |||||||||
| Hörbare Geräusche | 52,8 dB (Äquivalenter Dauerschalldruckpegel mit "A"-Bewertung) | |||||||||
| Wiederholbarkeit | ± 1% | |||||||||
| Nettogewicht | 2,7 kg (mit Pumpenkopf "N") | |||||||||
Empfohlenes Zubehör
emec PRISMA Serviceset N - PVDF Pumpenkopf, Viton Dichtung und PTFE Membrane
Artikelnummer:
896327
Auswahl Service Set (Pumpenkopf Model / Größe):
N
|
Pumpenkopf- und Dichtungsmaterial:
K = PVDF Pumpenkopf mit Viton Dichtung
Das emec Service- Set für die PRISMA Pumpe besteht aus dem Pumpenkopf*, samt Dichtring und einer Membran, welche bei allen Ausführungen der Pumpe gleich ist und aus dem Material PTFE besteht. Unsere Service- Sets gibt es in den Ausführungen I, L, M und N. Der Unterschied hierbei ist einzig die Größe des Pumpenkopfes, welcher je nach Druck- und Durchflussmenge verschieden groß ausfällt. Die zweite Auswahl Ihrerseits bestimmt das Material des Pumpenkopfes und das Material des Dichtrings.Die richtige Auswahl des Service-Sets, sprich die richtige Wahl der Pumpenkopfgröße sowie des Pumpenkopf- und Dichtungsmaterials, kann einfach über Ihr Typenschild der Prisma Pumpe wie folgt getroffen werden. 1. Auf dem Typenschild Ihrer Prisma Pumpe finden Sie über der Angabe der Seriennummer den Druck "bar xxx - PSI xxx" und nachfolgend die Pumpleistung nach "l/h xxx - gph xxx". Mit diesen beiden Angabe können Sie einfach die richtige Pumpenkopfgröße ermitteln (I, L, M, N)(siehe Beispielbild Typenschild im Artikel)Ausführung I20 bar / 1 Liter pro Stunde Ausführung L16 bar / 7,5 Liter pro Stunde20 bar / 5 Liter pro Stunde25 bar / 2 Liter pro Stunde Ausführung M10 bar / 13 Liter pro StundeAusführung N2 bar / 80 Liter pro Stunde3 bar / 70 Liter pro Stunde4 bar / 50 Liter pro Stunde5 bar / 28 Liter pro Stunde7 bar / 20 Liter pro Stunde2. Auf dem Typenschild finden Sie im "Code" versteckt den Hinweis auf den bei Auslieferung montierten Pumpenkopf und dessen Dichtungsmaterial. Das neunte Zeichen gibt das Dichtungsmaterial wieder.
(siehe Beispielbild Typenschild im Artikel)
Die gängigsten Typen finden Sie nachfolgend und diese werden über unsere Auswahlmatrix abgebildet:K = PVDF Pumpenkopf mit Viton Dichtung D = PP Pumpenkopf mit EPDM DichtungA = PMMA Pumpenkopf mit Viton DichtungR = PMMA Pumpenkopf mit EPDM DichtungZ = Edelstahl mit Viton Dichtung
£ = Edelstahl Pumpenkopf mit EPDM Dichtung(weitere Typen sind auf Anfrage bei uns erhältlich)Service-Set Inhalt:
PVDF Pumpenkopf mit Viton Dichtung:1x Pumpenkopf (Dosierkopf) inkl. Dichtung1x PTFE- Membrane- Edelstahlschrauben und Abdeckkappen (nur bei L und M Serviceset)
PP Pumpenkopf mit EPDM Dichtung:1x Pumpenkopf (Dosierkopf) inkl. Dichtung 1x PTFE- Membrane - Edelstahlschrauben und Abdeckkappen (nur bei L und M Serviceset)
PMMA Pumpenkopf mit Viton oder EPDM Dichtung:1x Pumpenkopf (Dosierkopf) inkl. Dichtung 1x PTFE- Membrane - Edelstahlschrauben und Abdeckkappen (nur bei L und M Serviceset)
*Edelstahl Pumpenkopf mit Viton oder EPDM Dichtung:1x Dichtung ohne Pumpenkopf (kein Wechsel erforderlich da Edelstahl) 1x PTFE- Membrane
